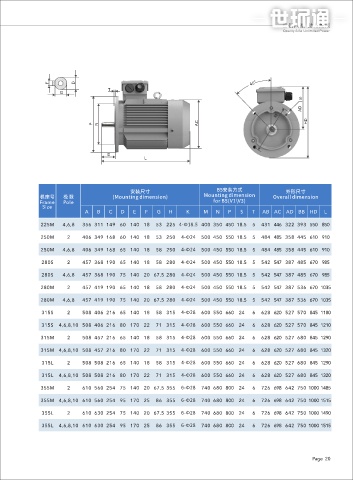

SGT3-IE3三相异步电动机外形及安装尺⼨(B3/B5/B35)
SGT3-IE3 Three-phase asynchronous motor overall and mounting dimension(B3/B5/B35)
安装尺⼨ B5安装⽅式 外形尺⼨
机座号 极 数 (Mounting dimension) Mounting dimension Overall dimension
Frame Pole for B5(V1\V3)
Size
A B C D E F G H K M N P S T AB AC AD BB HD L
225M 4,6,8 356 311 149 60 140 18 53 225 4-Φ18.5 400 350 450 18.5 5 431 446 322 393 550 850
安装尺⼨ B5安装⽅式 外形尺⼨
机座号 极 数 (Mounting dimension) Mounting dimension Overall dimension 250M 2 406 349 168 60 140 18 53 250 500 450 550 18.5 5 484 485 358 445 610 910
Frame Pole for B5(V1\V3) 4-Φ24
Size
A B C D E F G H K M N P S T AB AC AD BB HD L 250M 4,6,8 406 349 168 65 140 18 58 250 4-Φ24 500 450 550 18.5 5 484 485 358 445 610 910
80M 2,4,6,8 125 100 50 19 40 6 15.5 80 4-Φ10 165 130 200 12 3.5 160 155.4 131 130 210 285 280S 2 457 368 190 65 140 18 58 280 4-Φ24 500 450 550 18.5 5 542 547 387 485 670 985
90S 2,4,6,8 140 100 56 24 50 8 20 90 4-Φ10 165 130 200 12 3.5 176 175.4 148 130 240 310 280S 4,6,8 457 368 190 75 140 20 67.5 280 4-Φ24 500 450 550 18.5 5 542 547 387 485 670 985
90L 2,4,6,8 140 125 56 24 50 8 20 90 4-Φ10 165 130 200 12 3.5 176 175.4 148 155 240 335 280M 2 457 419 190 65 140 18 58 280 4-Φ24 500 450 550 18.5 5 542 547 387 536 670 1035
100L 2,4,6,8 160 140 63 28 60 8 24 100 4-Φ12 215 180 250 14.5 4 200 195.4 162 176 260 380 280M 4,6,8 457 419 190 75 140 20 67.5 280 4-Φ24 500 450 550 18.5 5 542 547 387 536 670 1035
112M 2,4,6,8 190 140 70 28 60 8 24 112 4-Φ12 215 180 250 14.5 4 226 219.4 183 180 295 395 315S 2 508 406 216 65 140 18 58 315 4-Φ28 600 550 660 24 6 628 620 527 570 845 1180
132S 2,4,6,8 216 140 89 38 80 10 33 132 4-Φ12 265 230 300 14.5 4 262 258.4 203 200 335 470 315S 4,6,8,10 508 406 216 80 170 22 71 315 4-Φ28 600 550 660 24 6 628 620 527 570 845 1210
132M 4,6,8 216 178 89 38 80 10 33 132 4-Φ12 265 230 300 14.5 4 262 258.4 203 238 335 510 315M 2 508 457 216 65 140 18 58 315 4-Φ28 600 550 660 24 6 628 620 527 680 845 1290
160M 2,4,6,8 254 210 108 42 110 12 37 160 4-Φ14.5 300 250 350 18.5 5 314 314 251 260 412 610 315M 4,6,8,10 508 457 216 80 170 22 71 315 4-Φ28 600 550 660 24 6 628 620 527 680 845 1320
160L 2,4,6,8 254 254 108 42 110 12 37 160 4-Φ14.5 300 250 350 18.5 5 314 314 251 304 412 655 315L 2 508 508 216 65 140 18 58 315 4-Φ28 600 550 660 24 6 628 620 527 680 845 1290
180M 2,4,8 279 241 121 48 110 14 42.5 180 4-Φ14.5 300 250 350 18.5 5 349 355 267 311 448 690 315L 4,6,8,10 508 508 216 80 170 22 71 315 4-Φ28 600 550 660 24 6 628 620 527 680 845 1320
180L 4,6,8 279 279 121 48 110 14 42.5 180 4-Φ14.5 300 250 350 18.5 5 349 355 267 349 448 725 355M 2 610 560 254 75 140 20 67.5 355 6-Φ28 740 680 800 24 6 726 698 642 750 1000 1485
200L 2,4,6,8 318 305 133 55 110 16 49 200 4-Φ16.5 350 300 400 18.5 5 388 397 299 369 500 770 355M 4,6,8,10 610 560 254 95 170 25 86 355 6-Φ28 740 680 800 24 6 726 698 642 750 1000 1515
225S 4,8 356 286 149 60 140 18 53 225 4-Φ18.5 400 350 450 18.5 5 431 446 322 368 550 825 355L 2 610 630 254 75 140 20 67.5 355 6-Φ28 740 680 800 24 6 726 698 642 750 1000 1490
225M 2 356 311 149 55 110 16 49 225 4-Φ18.5 400 350 450 18.5 5 431 446 322 393 550 820 355L 4,6,8,10 610 630 254 95 170 25 86 355 6-Φ28 740 680 800 24 6 726 698 642 750 1000 1515
