Page 17 - IEC 电机样本

品质四福 动力无限
Quality Sifu Unlimited Power

品质四福 动力无限 品质四福 动力无限

Quality Sifu Unlimited Power Quality Sifu Unlimited Power

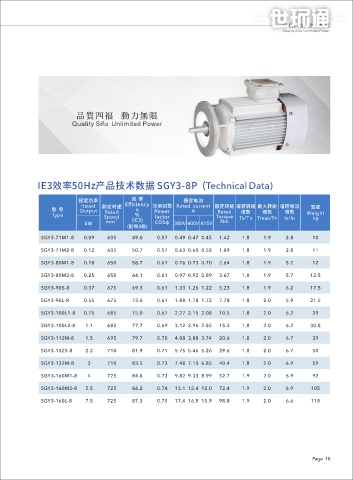

IE3效率50Hz产品技术数据 SGY3-6P (Technical Data) IE3效率50Hz产品技术数据 SGY3-8P (Technical Data)

额定功率 效 率 额定电流 额定功率 效 率 额定电流
Rated 额定转速 Efficiency 功率因数 Rated current 额定转矩 堵转转矩 最⼤转矩 堵转电流 重量 Rated 额定转速 Efficiency 功率因数 Rated current 额定转矩 堵转转矩 最⼤转矩 堵转电流 重量
型 号 Output Rated η Power A Rated 倍数 倍数 倍数 Weight 型 号 Output Rated η Power A Rated 倍数 倍数 倍数 Weight
Type Speed % factor Torque Ts/Tn Tmax/Tn Is/In kg Type Speed % factor Torque Ts/Tn Tmax/Tn Is/In kg
kW min -1 (IE3) COSφ 380V 400V 415V Nm kW min -1 (IE3) COSφ 380V 400V 415V Nm
(能效3级) (能效3级)
SGY3-63M1-6 0.09 840 44.0 0.60 0.52 0.49 0.47 1.02 1.9 1.9 3.5 4.6 SGY3-71M1-8 0.09 605 49.0 0.57 0.49 0.47 0.45 1.42 1.8 1.9 2.8 10

SGY3-63M2-6 0.12 845 57.7 0.60 0.53 0.50 0.48 1.36 1.9 1.9 3.5 6.5 SGY3-71M2-8 0.12 605 50.7 0.57 0.63 0.60 0.58 1.89 1.8 1.9 2.8 11

SGY3-71M1-6 0.18 855 63.9 0.66 0.65 0.62 0.59 2.01 1.9 2.0 6.0 9.5 SGY3-80M1-8 0.18 650 58.7 0.61 0.76 0.73 0.70 2.64 1.8 1.9 5.2 12
SGY3-71M2-6 0.25 855 68.6 0.68 0.81 0.77 0.75 2.79 1.9 2.0 6.0 9.8 SGY3-80M2-8 0.25 650 64.1 0.61 0.97 0.92 0.89 3.67 1.8 1.9 5.7 12.5

SGY3-80M1-6 0.37 890 73.5 0.70 1.09 1.04 1.00 3.97 1.9 2.0 6.0 12.5 SGY3-90S-8 0.37 675 69.3 0.61 1.33 1.26 1.22 5.23 1.8 1.9 6.2 17.5
SGY3-80M2-6 0.55 890 77.2 0.72 1.50 1.43 1.38 5.90 1.9 2.1 6.0 13 SGY3-90L-8 0.55 675 73.0 0.61 1.88 1.78 1.72 7.78 1.8 2.0 5.9 21.5

SGY3-90S-6 0.75 935 78.9 0.71 2.03 1.93 1.86 7.66 2.0 2.1 6.0 14 SGY3-100L1-8 0.75 685 75.0 0.67 2.27 2.15 2.08 10.5 1.8 2.0 6.2 29

SGY3-90L-6 1.1 945 81.0 0.73 2.83 2.69 2.59 11.1 2.0 2.1 6.0 18 SGY3-100L2-8 1.1 685 77.7 0.69 3.12 2.96 2.85 15.3 1.8 2.0 6.2 30.5
SGY3-100L-6 1.5 949 82.5 0.73 3.78 3.59 3.47 15.1 2.0 2.1 6.5 30 SGY3-112M-8 1.5 695 79.7 0.70 4.08 3.88 3.74 20.6 1.8 2.0 6.7 39

SGY3-112M-6 2.2 955 84.3 0.74 5.36 5.09 4.91 22.0 2.0 2.1 6.6 32 SGY3-132S-8 2.2 710 81.9 0.71 5.75 5.46 5.26 29.6 1.8 2.0 6.7 50

SGY3-132S-6 3 968 85.6 0.74 7.20 6.84 6.59 29.6 2.0 2.1 6.8 43 SGY3-132M-8 3 710 83.5 0.73 7.48 7.10 6.85 40.4 1.8 2.0 6.9 59
SGY3-132M1-6 4 968 86.8 0.74 9.46 8.99 8.66 39.5 2.0 2.1 6.8 50 SGY3-160M1-8 4 725 84.8 0.73 9.82 9.33 8.99 52.7 1.9 2.0 6.9 92

SGY3-132M2-6 5.5 968 88.0 0.75 12.7 12.0 11.6 54.3 2.0 2.1 7.0 60 SGY3-160M2-8 5.5 725 86.2 0.74 13.1 12.4 12.0 72.4 1.9 2.0 6.9 105

SGY3-160M-6 7.5 970 89.1 0.79 16.2 15.4 14.8 73.8 2.0 2.1 7.0 82 SGY3-160L-8 7.5 725 87.3 0.75 17.4 16.5 15.9 98.8 1.9 2.0 6.6 118
SGY3-160L-6 11 970 90.3 0.80 23.1 22.0 21.2 108.3 2.0 2.1 7.2 120

Page 09 Page 10
