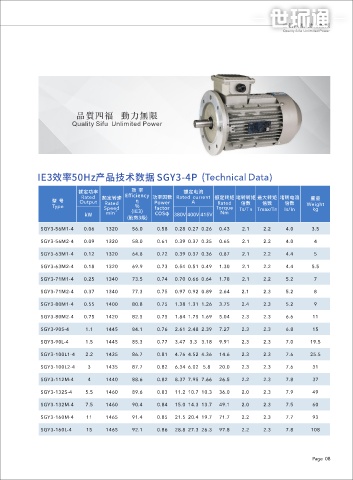

Page 15 - IEC 电机样本

品质四福 动力无限
Quality Sifu Unlimited Power

品质四福 动力无限 品质四福 动力无限

Quality Sifu Unlimited Power Quality Sifu Unlimited Power

IE3效率50Hz产品技术数据 SGY3-2P (Technical Data) IE3效率50Hz产品技术数据 SGY3-4P (Technical Data)

额定功率 效 率 额定电流 额定功率 效 率 额定电流
Rated 额定转速 Efficiency 功率因数 Rated current 额定转矩 堵转转矩 最⼤转矩 堵转电流 重量 Rated 额定转速 Efficiency 功率因数 Rated current 额定转矩 堵转转矩 最⼤转矩 堵转电流
型 号 Output Rated η Power A Rated 倍数 倍数 倍数 Weight 型 号 Output Rated η Power A Rated 重量
倍数
倍数
Type Speed % factor Torque Ts/Tn Tmax/Tn Is/In kg Type Speed % factor Torque Ts/Tn Tmax/Tn 倍数 Weight
kg
Is/In
kW min -1 (IE3) COSφ 380V 400V 415V Nm kW min -1 (IE3) COSφ 380V 400V 415V Nm
(能效3级) (能效3级)
SGY3-56M1-2 0.09 2720 62.0 0.68 0.32 0.31 0.30 0.32 2.3 2.2 6.0 3.5 SGY3-56M1-4 0.06 1320 56.0 0.58 0.28 0.27 0.26 0.43 2.1 2.2 4.0 3.5
SGY3-56M2-2 0.12 2720 60.8 0.71 0.42 0.40 0.39 0.42 2.3 2.2 6.0 3.8 SGY3-56M2-4 0.09 1320 58.0 0.61 0.39 0.37 0.35 0.65 2.1 2.2 4.0 4
SGY3-63M1-2 0.18 2730 65.9 0.80 0.52 0.49 0.47 0.63 2.3 2.2 7.0 6 SGY3-63M1-4 0.12 1320 64.8 0.72 0.39 0.37 0.36 0.87 2.1 2.2 4.4 5
SGY3-63M2-2 0.25 2730 69.7 0.81 0.67 0.64 0.62 0.87 2.3 2.2 7.0 6.5 SGY3-63M2-4 0.18 1320 69.9 0.73 0.54 0.51 0.49 1.30 2.1 2.2 4.4 5.5

SGY3-71M1-2 0.37 2750 73.8 0.81 0.94 0.89 0.86 1.28 2.3 2.2 7.0 7 SGY3-71M1-4 0.25 1340 73.5 0.74 0.70 0.66 0.64 1.78 2.1 2.2 5.2 7

SGY3-71M2-2 0.55 2750 77.8 0.82 1.31 1.24 1.20 1.91 2.3 2.3 7.0 8 SGY3-71M2-4 0.37 1340 77.3 0.75 0.97 0.92 0.89 2.64 2.1 2.3 5.2 8

SGY3-80M1-2 0.75 2880 80.7 0.82 1.72 1.64 1.58 2.49 2.3 2.3 7.0 9 SGY3-80M1-4 0.55 1400 80.8 0.75 1.38 1.31 1.26 3.75 2.4 2.3 5.2 9

SGY3-80M2-2 1.1 2880 82.7 0.83 2.43 2.31 2.23 3.65 2.2 2.3 7.6 9.5 SGY3-80M2-4 0.75 1420 82.5 0.75 1.84 1.75 1.69 5.04 2.3 2.3 6.6 11
SGY3-90S-2 1.5 2895 84.2 0.84 3.22 3.06 2.95 4.95 2.2 2.3 7.9 13.5 SGY3-90S-4 1.1 1445 84.1 0.76 2.61 2.48 2.39 7.27 2.3 2.3 6.8 15

SGY3-90L-2 2.2 2895 85.9 0.85 4.58 4.35 4.19 7.26 2.2 2.3 7.9 17 SGY3-90L-4 1.5 1445 85.3 0.77 3.47 3.3 3.18 9.91 2.3 2.3 7.0 19.5

SGY3-100L-2 3 2895 87.1 0.87 6.02 5.71 5.51 9.90 2.2 2.3 8.5 23.5 SGY3-100L1-4 2.2 1435 86.7 0.81 4.76 4.52 4.36 14.6 2.3 2.3 7.6 25.5
SGY3-112M-2 4 2905 88.1 0.88 7.84 7.45 7.18 13.1 2.2 2.3 8.5 40 SGY3-100L2-4 3 1435 87.7 0.82 6.34 6.02 5.8 20.0 2.3 2.3 7.6 31

SGY3-132S1-2 5.5 2930 89.2 0.88 10.6 10.1 9.75 17.9 2.0 2.3 8.5 42 SGY3-112M-4 4 1440 88.6 0.82 8.37 7.95 7.66 26.5 2.2 2.3 7.8 37

SGY3-132S2-2 7.5 2930 90.1 0.88 14.4 13.7 13.2 24.4 2.0 2.3 8.5 48 SGY3-132S-4 5.5 1460 89.6 0.83 11.2 10.7 10.3 36.0 2.0 2.3 7.9 49
SGY3-160M1-2 11 2945 91.2 0.89 20.6 19.6 18.9 35.7 2.0 2.3 8.5 83 SGY3-132M-4 7.5 1460 90.4 0.84 15.0 14.3 13.7 49.1 2.0 2.3 7.5 60

SGY3-160M2-2 15 2945 91.9 0.89 27.9 26.5 25.5 48.6 2.0 2.3 8.5 94 SGY3-160M-4 11 1465 91.4 0.85 21.5 20.4 19.7 71.7 2.2 2.3 7.7 93

SGY3-160L-2 18.5 2940 92.4 0.89 34.2 32.5 31.3 60.1 2.0 2.3 8.5 107 SGY3-160L-4 15 1465 92.1 0.86 28.8 27.3 26.3 97.8 2.2 2.3 7.8 108

Page 07 Page 08
