UH400系列
UH307E

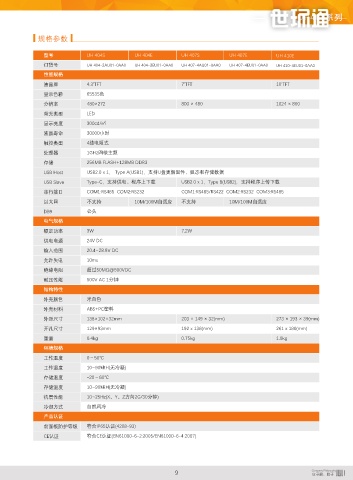

硬件介绍 规格参数

型号 UH 404S UH 404E UH 407S UH 407E UH 410E
订货号 UH 404-2AU01-0AA0 UH 404-2EU01-0AA0 UH 407-4AU01-0AA0 UH 407-4EU01-0AA0 UH 410-4EU01-0AA0
DB9串口通讯
USB Slave
连接PLC，进行通讯。 连接PC机， 性能规格
支持RS485/RS232/RS422 上/下载用户组态程序
液晶屏 4.3'TFT 7'TFT 10'TFT
显示色彩 65535色
RS485通讯端子 USB Host 分辨率 480×272 800 × 480 1024 × 800
连接U盘，
支持独立RS485通讯 更新组态和固件，
可插拔通讯端子配终端电阻, 导出历史数据 背光类型 LED
更方便远距离通讯。
显示亮度 300cd/㎡
液晶寿命 30000小时
以太网口
电源接口 a.连接路由器或交换机， 触控类型 4线电阻式
外接24V DC电源 接入以太网
b.连接PC上传下载
处理器 1GHz四核主频
存储 256MB FLASH+128MB DDR3
UH407/410系列
USB Host USB2.0 x 1， Type A(USB1)，支持U盘更新固件、组态和存储数据
USB Slave Type-C，支持供电、程序上下载 USB2.0 x 1，Type B(USB2)，支持程序上传下载
串行接口 COM1:RS485 COM2:RS232 COM1:RS485/RS422 COM2:RS232 COM3:RS485
Type-C DB9串口通讯
连接PC机 以太网 不支持 10M/100M自适应 不支持 10M/100M自适应
上/下载用户组态程序 连接PLC，进行通讯。
支持RS485/RS232
DB9 公头
电气规格
额定功率 3W 7.2W
电源接口
外接24V DC电源 供电电源 24V DC
输入范围 20.4~28.8V DC
允许失电 10ms
USB Host
连接U盘 以太网口
更新组态和固件 a.连接路由器或交换机， 绝缘电阻 超过50MΩ@500VDC
导出历史数据 接入以太网
b.连接PC上传下载
耐压性能 500V AC 1分钟
结构特性
UH404系列 外壳颜色 米白色
通讯口定义 外壳材料 ABS+PC塑料

外形尺寸 138×102×32mm 203 × 149 × 32(mm) 273 × 193 × 39(mm)
串口定义 开孔尺寸 129×93mm 192 x 138(mm) 261 x 180(mm)

重量 0.4kg 0.75kg 1.0kg
RS232 支持三菱、松下、欧姆龙、 环境规格
COM2 RS232 台达、信捷、汇川永宏等 工作温度 0～50℃
PLC协议
工作湿度 10~90%RH(无冷凝)
RS232 存储温度 -20～60℃
RS422 存储湿度 10~90%RH(无冷凝)
COM1 抗震性能 10~25Hz(X、Y、Z方向2G/30分钟)
RS485
冷却方式 自然风冷
RS422 产品认证
前面板防护等级 符合IP65认证(4208-93)

COM3 RS485 CE认证 符合CE认证(EN61000-6-2:2005/EN61000-6-4:2007)
