UH500A系列

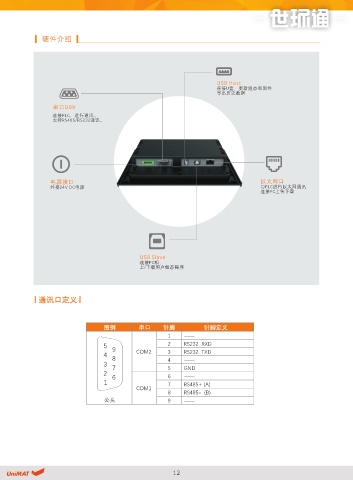

               硬件介绍                                                                                                                  规格参数

                                                                                                                                     型号              UH 507AS            UH 507AE             UH 510AS            UH 510AE
                                                                                                                                     订货号             UH 507-1AU01-0AA8   UH 507-4EU01-0AA8   UH 510-1AU01-0AA8    UH 510-4EU01-0AA8
                                                                                                                                     性能规格
                                                                          USB Host                                                   液晶屏             7″TFT               7″TFT               10″TFT               10″TFT
                                                                          连接U盘,更新组态和固件
                                                                          导出历史数据                                                     显示色彩            24位色
                                                                                                                                     分辨率             800 × 480           800 × 480           1024 × 600           1024 × 600
                   串口DB9
                                                                                                                                     背光类型            LED
                   连接PLC,进行通讯。
                   支持RS485/RS232通讯。                                                                                                  显示亮度            350cd/ ㎡
                                                                                                                                     液晶寿命            30000小时
                                                                                                                                     触控类型            4线电阻式
                                                                                                                                     处理器             A8,600MHz
                                                                                                                                     存储              256MB FLASH+128MB DDR3
                                                                                                                                     USB Host        USB2.0 x 1, Type A(USB1),支持U盘更新固件、组态和存储数据
                                                                                                                                     USB Slave       USB2.0 x 1, Type B(USB2),支持程序上传下载
                  电源接口                                                                   以太网口                                        串行接口            COM1:RS485   COM2:RS232
                  外接24V DC电源                                                             与PLC进行以太网通讯
                                                                                         连接PC上传下载                                    以太网             不支持                 10M/100M自适应         不支持                  10M/100M自适应
                                                                                                                                     DB9             公头
                                                                                                                                     电气规格
                                                                                                                                     额定功率            7.2W
                                                                                                                                     供电电源            24V DC
                                                                                                                                     输入范围            20.4~28.8V DC
                                                                                                                                     允许失电            10ms

                                                USB Slave                                                                            绝缘电阻            超过50MΩ@500VDC
                                                连接PC机,                                                                               耐压性能            500V AC 1分钟
                                                上/下载用户组态程序
                                                                                                                                     结构特性
                                                                                                                                     外壳颜色            深灰+银色
                                                                                                                                     外壳材料            ABS+PC塑料,铝片
              通讯口定义                                                                                                                  外形尺寸            230 × 166 × 39(mm)  230 × 166 × 39(mm)  272 × 212 × 39(mm)   272 × 212 × 39(mm)

                                                                                                                                     开孔尺寸            192 x 138(mm)       192 x 138(mm)       260 ×200(mm)         260 × 200(mm)
                                                                                                                                     重量              0.75kg              0.75kg              1.0kg                1.0kg
                                    图例          串口      针脚            针脚定义                                                           环境规格
                                     公头
                                                          1         ——                                                               工作温度            0~50℃
                                    5                     2    RS232  RXD                                                            工作湿度            10~90%RH(无冷凝)
                                       9       COM2
                                    4  8                  3    RS232  TXD                                                            存储温度            -20~60℃
                                    3  7                  4         ——                                                               存储湿度            10~90%RH(无冷凝)
                                                               GND
                                                          5
                                    2  6                  6         ——                                                               抗震性能            10~25Hz(X、Y、Z方向2G/30分钟)
                                    1                     7    RS485+ (A)                                                            冷却方式            自然风冷
                                               COM1
                                                          8    RS485-  (B)                                                           产品认证
                                    公头                    9         ——                                                               前面板防护等级         符合IP65认证(4208-93)
                                                                                                                                     CE认证            符合CE认证(EN61000-6-2:2005/EN61000-6-4:2007)
