UH500A系列
外观及开孔尺寸 UH500A系列HMI

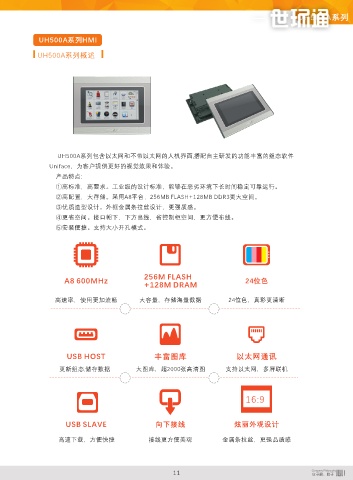

UH500A系列概述
UH500A系列包含以太网和不带以太网的人机界面,搭配自主研发的功能丰富的组态软件
Uniface，为客户提供更好的视觉效果和体验。
7寸屏
4寸屏 产品特点:
开孔尺寸 开孔尺寸
①高标准，高要求。工业级的设计标准，能够在恶劣环境下长时间稳定可靠运行。
②高配置，大存储。采用A8平台，256MB FLASH+128MB DDR3更大空间。
③优质造型设计。外框金属条拉丝设计，更强质感。
UH410E UH407E/UH407S UH404E/UH404S ④更省空间。接口朝下，下方出线，省控制柜空间，更方便布线。
⑤安装便捷。支持大小开孔模式。
通讯端子
通讯端子为四位可插拔端子，支持RS485通讯。内置一个120Ω的终端电阻，用于长距离(超过300米)
通讯抑制干扰。终端电阻使用方法：短接R与A。
256M FLASH
A8 600MHz 24位色
+128M DRAM
1 R 120欧 终端电阻 高速率，使用更加流畅 大容量，存储海量数据 24位色，真彩更清晰
R
2 RS485 + (A)
A
+
COM1
3 RS485 - (B)
-
B
4 PE 屏蔽地
USB HOST 丰富图库 以太网通讯
PPI/MPI 更新组态,储存数据 大图库，超2000张高清图 支持以太网，多屏联机
母头 公头
RS485,DB9连接方式
16:9
触摸屏 R + - PPI/MPI UN120/200/300
A
B
USB SLAVE 向下接线 炫丽外观设计
RS485,端子连接方式
高速下载，方便快捷 接线更方便美观 金属条拉丝，更强品质感
