Page 5 - HMI 选型手册
P. 5

UH500W系列

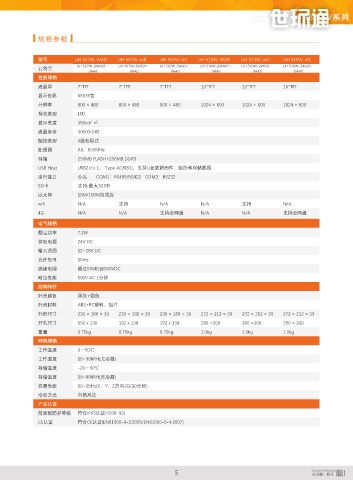

 硬件介绍         规格参数



              型号          UH 507W-WAN    UH 507W-wifi  UH 507W-4G   UH 510W-WAN   UH 510W-wifi   UH 510W-4G
                           UH 507W-3WA01-  UH 507W-3WF01-  UH 507W-34G01-  UH 510W-3WA01-  UH 510W-3WF01-  UH 510W-34G01-
              订货号
                               0AA0          0AA0          0AA0          0AA0         0AA0          0AA0
              性能规格
 SD           液晶屏          7″TFT         7″TFT         7″TFT         10″TFT        10″TFT        10″TFT
              显示色彩         65535色
 DB9串口通讯  SD卡
 插入SD卡        分辨率          800 × 480     800 × 480     800 × 480     1024 × 600    1024 × 600    1024 × 600
 连接PLC进行通讯  存储HMI数据
 支持RS485/RS232/RS422  背光类型  LED
              显示亮度         350cd/ ㎡
              液晶寿命         30000小时
 以太网口         触控类型         4线电阻式
 配置HMI物联网设置
 连接外部网络       处理器          A8，600MHz
 电源接口  连接网络设备  存储          256MB FLASH+256MB DDR3
 宽压设计
 9~28VDC      USB Host     USB2.0 x 1， Type A(USB1)，支持U盘更新固件、组态和存储数据
 天线           串行接口         公头       COM1：RS485/RS422   COM2：RS232
 连接外置天线
 强化信号接受效率     SD卡          支持,最大32GB
              以太网          10M/100M自适应
 USB Host
 连接U盘，        wifi         N/A           支持            N/A           N/A           支持            N/A
 更新组态和固件，     4G           N/A           N/A           支持全网通         N/A           N/A           支持全网通
 导出历史数据
 SIM卡         电气规格
 插入普通SIM卡
 连接4G网络组网     额定功率         7.2W
              供电电源         24V DC
              输入范围         12~28V DC
              允许失电         10ms
              绝缘电阻         超过50MΩ@500VDC
 通讯口定义        耐压性能         500V AC 1分钟
              结构特性
              外壳颜色         深灰+银色
 DB9
              外壳材料         ABS+PC塑料，铝片
 图例  接口  PIN  引脚定义  串口类型
              外形尺寸         230 × 166 × 39  230 × 166 × 39  230 × 166 × 39  272 × 212 × 39  272 × 212 × 39  272 × 212 × 39
 1   -        开孔尺寸         192 x 138     192 x 138     192 x 138     260 ×200      260 ×200      260 × 200
 2   RXD      重量           0.75kg        0.75kg        0.75kg        1.0kg         1.0kg         1.0kg

 COM2  3   TXD  RS232  环境规格
              工作温度         0～50℃
 4   -
              工作湿度         10~90%RH(无冷凝)
 5   GND
              存储温度         -20～60℃
 6   TX+      存储湿度         10~90%RH(无冷凝)

 7   RX+(RS485+)  抗震性能     10~25Hz(X、Y、Z方向2G/30分钟)
 公头  COM1   RS485  RS422
 8   RX-(RS485-)  冷却方式     自然风冷
              产品认证
 9   TX-
              前面板防护等级      符合IP65认证(4208-93)
              CE认证         符合CE认证(EN61000-6-2:2005/EN61000-6-4:2007)
