Page 4 - HMI 选型手册

UH500W系列

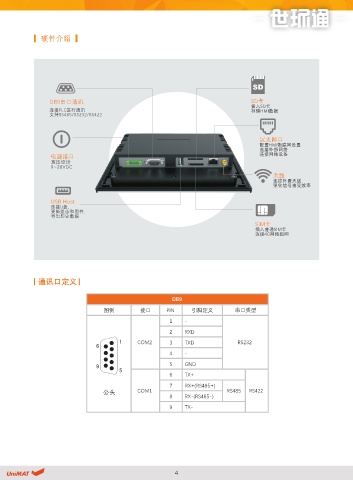

硬件介绍 规格参数

型号 UH 507W-WAN UH 507W-wifi UH 507W-4G UH 510W-WAN UH 510W-wifi UH 510W-4G
UH 507W-3WA01- UH 507W-3WF01- UH 507W-34G01- UH 510W-3WA01- UH 510W-3WF01- UH 510W-34G01-
订货号
0AA0 0AA0 0AA0 0AA0 0AA0 0AA0
性能规格
SD 液晶屏 7″TFT 7″TFT 7″TFT 10″TFT 10″TFT 10″TFT
显示色彩 65535色
DB9串口通讯 SD卡
插入SD卡 分辨率 800 × 480 800 × 480 800 × 480 1024 × 600 1024 × 600 1024 × 600
连接PLC进行通讯 存储HMI数据
支持RS485/RS232/RS422 背光类型 LED
显示亮度 350cd/ ㎡
液晶寿命 30000小时
以太网口 触控类型 4线电阻式
配置HMI物联网设置
连接外部网络 处理器 A8，600MHz
电源接口 连接网络设备 存储 256MB FLASH+256MB DDR3
宽压设计
9~28VDC USB Host USB2.0 x 1， Type A(USB1)，支持U盘更新固件、组态和存储数据
天线 串行接口 公头 COM1：RS485/RS422 COM2：RS232
连接外置天线
强化信号接受效率 SD卡 支持,最大32GB
以太网 10M/100M自适应
USB Host
连接U盘， wifi N/A 支持 N/A N/A 支持 N/A
更新组态和固件， 4G N/A N/A 支持全网通 N/A N/A 支持全网通
导出历史数据
SIM卡 电气规格
插入普通SIM卡
连接4G网络组网 额定功率 7.2W
供电电源 24V DC
输入范围 12~28V DC
允许失电 10ms
绝缘电阻 超过50MΩ@500VDC
通讯口定义 耐压性能 500V AC 1分钟
结构特性
外壳颜色 深灰+银色
DB9
外壳材料 ABS+PC塑料，铝片
图例 接口 PIN 引脚定义 串口类型
外形尺寸 230 × 166 × 39 230 × 166 × 39 230 × 166 × 39 272 × 212 × 39 272 × 212 × 39 272 × 212 × 39
1 - 开孔尺寸 192 x 138 192 x 138 192 x 138 260 ×200 260 ×200 260 × 200
2 RXD 重量 0.75kg 0.75kg 0.75kg 1.0kg 1.0kg 1.0kg

COM2 3 TXD RS232 环境规格
工作温度 0～50℃
4 -
工作湿度 10~90%RH(无冷凝)
5 GND
存储温度 -20～60℃
6 TX+ 存储湿度 10~90%RH(无冷凝)

7 RX+(RS485+) 抗震性能 10~25Hz(X、Y、Z方向2G/30分钟)
公头 COM1 RS485 RS422
8 RX-(RS485-) 冷却方式 自然风冷
产品认证
9 TX-
前面板防护等级 符合IP65认证(4208-93)
CE认证 符合CE认证(EN61000-6-2:2005/EN61000-6-4:2007)
