UH500A系列



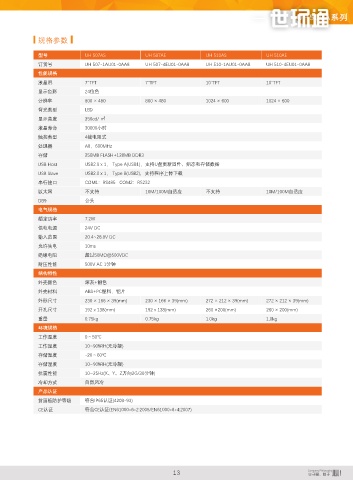

 硬件介绍         规格参数

              型号              UH 507AS            UH 507AE            UH 510AS             UH 510AE
              订货号             UH 507-1AU01-0AA8   UH 507-4EU01-0AA8   UH 510-1AU01-0AA8    UH 510-4EU01-0AA8
              性能规格
 USB Host     液晶屏             7″TFT               7″TFT               10″TFT               10″TFT
 连接U盘,更新组态和固件
 导出历史数据       显示色彩            24位色
              分辨率             800 × 480           800 × 480           1024 × 600           1024 × 600
 串口DB9
              背光类型            LED
 连接PLC,进行通讯。
 支持RS485/RS232通讯。  显示亮度       350cd/ ㎡
              液晶寿命            30000小时
              触控类型            4线电阻式
              处理器             A8,600MHz
              存储              256MB FLASH+128MB DDR3
              USB Host        USB2.0 x 1, Type A(USB1),支持U盘更新固件、组态和存储数据
              USB Slave       USB2.0 x 1, Type B(USB2),支持程序上传下载
 电源接口  以太网口   串行接口            COM1:RS485   COM2:RS232
 外接24V DC电源  与PLC进行以太网通讯
 连接PC上传下载     以太网             不支持                 10M/100M自适应         不支持                  10M/100M自适应
              DB9             公头
              电气规格
              额定功率            7.2W
              供电电源            24V DC
              输入范围            20.4~28.8V DC
              允许失电            10ms

 USB Slave    绝缘电阻            超过50MΩ@500VDC
 连接PC机,       耐压性能            500V AC 1分钟
 上/下载用户组态程序
              结构特性
              外壳颜色            深灰+银色
              外壳材料            ABS+PC塑料,铝片
 通讯口定义        外形尺寸            230 × 166 × 39(mm)  230 × 166 × 39(mm)  272 × 212 × 39(mm)   272 × 212 × 39(mm)

              开孔尺寸            192 x 138(mm)       192 x 138(mm)       260 ×200(mm)         260 × 200(mm)
              重量              0.75kg              0.75kg              1.0kg                1.0kg
 图例  串口  针脚  针脚定义  环境规格
 公头
 1         ——  工作温度           0~50℃
 5  2   RS232  RXD  工作湿度      10~90%RH(无冷凝)
 9  COM2
 4  8  3   RS232  TXD  存储温度   -20~60℃
 3  7  4         ——  存储湿度     10~90%RH(无冷凝)
 5
 GND
 2  6  6         ——  抗震性能     10~25Hz(X、Y、Z方向2G/30分钟)
 1  7   RS485+ (A)  冷却方式      自然风冷
 COM1
 8   RS485-  (B)  产品认证
 公头  9         ——  前面板防护等级    符合IP65认证(4208-93)
              CE认证            符合CE认证(EN61000-6-2:2005/EN61000-6-4:2007)
