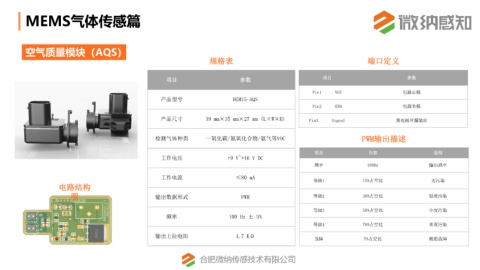

MEMS气体传感篇
空气质量模块（AQS）
规格表 端口定义
项目 参数 项目 参数
Pin1 VCC 电源正极
产品型号 HGM15-AQS
Pin2 GND 电源负极
产品尺寸 39 mm×35 mm×27 mm (L×W×H) Pin3 Signal 集电极开漏输出
检测气体种类 一氧化碳/氮氧化合物/氨气等VOC PWM输出描述
项目 内容 说明
工作电压 +9 V~+16 V DC
频率 100Hz 输出频率
工作电流 ≤80 mA
等级1 15%占空比 无污染
电路结构
图 输出数据形式 PWM 等级2 30%占空比 轻度污染
等级3 50%占空比 中度污染
频率 100 Hz ± 5%
等级4 70%占空比 重度污染
输出上拉电阻 4.7 KΩ 故障 5%占空比 模组故障
合肥微纳传感技术有限公司
