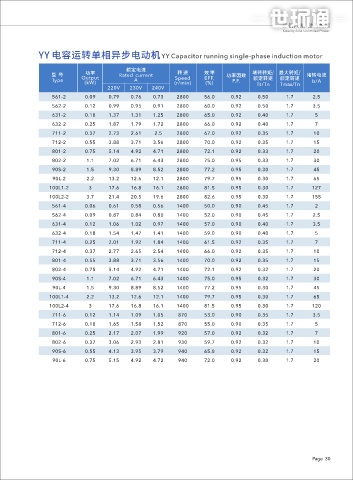

YY 电容运转单相异步电动机 YY Capacitor running single-phase induction motor
安装尺⼨ B5安装⽅式 外形尺⼨
机座号 极 数 (Mounting dimension) Mounting dimension Overall dimension
Frame Pole for B5(V1\V3) 功率 额定电流 转 速 效 率 堵转转矩/ 最⼤转矩/
Size 型 号 Output Rated current Speed EFF. 功率因数 堵转电流
A B C D E F G H K M N P S T AB AC AD BB HD L Type (kW) A (r/min) (%) P.F. 额定转矩 额定转矩 Is/A
Ts/Tn
Tmax/Tn
220V 230V 240V
80 2,4,6,8 125 100 50 19 40 6 15.5 80 4-Φ10 165 130 200 12 3.5 165 175 145 150 220 305
561-2 0.09 0.79 0.76 0.73 2800 56.0 0.92 0.50 1.7 2.5
90S 2,4,6,8 140 100 56 24 50 8 20 90 4-Φ10 165 130 200 12 3.5 180 205 170 180 265 360 562-2 0.12 0.99 0.95 0.91 2800 60.0 0.92 0.50 1.7 3.5
90L 2,4,6,8 140 125 56 24 50 8 20 90 4-Φ10 165 130 200 12 3.5 180 205 170 210 265 390 631-2 0.18 1.37 1.31 1.25 2800 65.0 0.92 0.40 1.7 5
632-2 0.25 1.87 1.79 1.72 2800 66.0 0.92 0.40 1.7 7
100L 2,4,6,8 160 140 63 28 60 8 24 100 4-Φ12 215 180 250 14.5 4 205 215 180 215 270 435
711-2 0.37 2.73 2.61 2.5 2800 67.0 0.92 0.35 1.7 10
112M 2,4,6,8 190 140 70 28 60 8 24 112 4-Φ12 215 180 250 14.5 4 230 255 200 188 310 440 712-2 0.55 3.88 3.71 3.56 2800 70.0 0.92 0.35 1.7 15
132S 2,4,6,8 216 140 89 38 80 10 33 132 4-Φ12 265 230 300 14.5 4 270 310 230 226 365 510 801-2 0.75 5.14 4.92 4.71 2800 72.1 0.92 0.33 1.7 20

132M 4,6,8 216 178 89 38 80 10 33 132 4-Φ12 265 230 300 14.5 4 270 310 230 256 365 550 802-2 1.1 7.02 6.71 6.43 2800 75.0 0.95 0.33 1.7 30
90S-2 1.5 9.30 8.89 8.52 2800 77.2 0.95 0.30 1.7 45
160M 2,4,6,8 254 210 108 42 110 12 37 160 4-Φ14.5 300 250 350 18.5 5 320 340 260 315 425 730
90L-2 2.2 13.2 12.6 12.1 2800 79.7 0.95 0.30 1.7 65
160L 2,4,6,8 254 254 108 42 110 12 37 160 4-Φ14.5 300 250 350 18.5 5 320 340 260 355 425 760 100L1-2 3 17.6 16.8 16.1 2800 81.5 0.95 0.30 1.7 127

180M 2,4,8 279 241 121 48 110 14 42.5 180 4-Φ14.5 300 250 350 18.5 5 355 390 285 360 460 770 100L2-2 3.7 21.4 20.5 19.6 2800 82.6 0.95 0.30 1.7 155
561-4 0.06 0.61 0.58 0.56 1400 50.0 0.90 0.45 1.7 2
180L 4,6,8 279 279 121 48 110 14 42.5 180 4-Φ14.5 300 250 350 18.5 5 355 390 285 360 460 800
562-4 0.09 0.87 0.84 0.80 1400 52.0 0.90 0.45 1.7 2.5
200L 2,4,6,8 318 305 133 55 110 16 49 200 4-Φ16.5 350 300 400 18.5 5 395 445 320 372 520 860
631-4 0.12 1.06 1.02 0.97 1400 57.0 0.90 0.40 1.7 3.5
225S 4,8 356 286 149 60 140 18 53 225 4-Φ18.5 400 350 450 18.5 5 435 495 350 431 575 830 632-4 0.18 1.54 1.47 1.41 1400 59.0 0.90 0.40 1.7 5

225M 2 356 311 149 55 110 16 49 225 4-Φ18.5 400 350 450 18.5 5 435 495 350 466 575 830 711-4 0.25 2.01 1.92 1.84 1400 61.5 0.92 0.35 1.7 7
712-4 0.37 2.77 2.65 2.54 1400 66.0 0.92 0.35 1.7 10
225M 4,6,8 356 311 149 60 140 18 53 225 4-Φ18.5 400 350 450 18.5 5 435 495 350 466 575 860
801-4 0.55 3.88 3.71 3.56 1400 70.0 0.92 0.35 1.7 15
250M 2 406 349 168 60 140 18 53 250 4-Φ24 500 450 550 18.5 5 490 550 390 515 635 990 802-4 0.75 5.14 4.92 4.71 1400 72.1 0.92 0.32 1.7 20
250M 4,6,8 406 349 168 65 140 18 58 250 4-Φ24 500 450 550 18.5 5 490 550 390 515 635 990 90S-4 1.1 7.02 6.71 6.43 1400 75.0 0.95 0.32 1.7 30
280S 2 457 368 190 65 140 18 58 280 4-Φ24 500 450 550 18.5 5 550 630 435 510 705 990 90L-4 1.5 9.30 8.89 8.52 1400 77.2 0.95 0.30 1.7 45
100L1-4 2.2 13.2 12.6 12.1 1400 79.7 0.95 0.30 1.7 65
280S 4,6,8 457 368 190 75 140 20 67.5 280 4-Φ24 500 450 550 18.5 5 550 630 435 510 705 990
100L2-4 3 17.6 16.8 16.1 1400 81.5 0.95 0.30 1.7 120
280M 2 457 419 190 65 140 18 58 280 4-Φ24 500 450 550 18.5 5 550 630 435 550 705 1040 711-6 0.12 1.14 1.09 1.05 870 53.0 0.90 0.35 1.7 3.5

280M 4,6,8 457 419 190 75 140 20 67.5 280 4-Φ24 500 450 550 18.5 5 550 630 435 550 705 1040 712-6 0.18 1.65 1.58 1.52 870 55.0 0.90 0.35 1.7 5
801-6 0.25 2.17 2.07 1.99 920 57.0 0.92 0.32 1.7 7
315S 2 508 406 216 65 140 18 58 315 4-Φ28 600 550 660 24 6 635 645 530 570 845 1180
802-6 0.37 3.06 2.93 2.81 930 59.7 0.92 0.32 1.7 10
315S 4,6,8,10 508 406 216 80 170 22 71 315 4-Φ28 600 550 660 24 6 635 645 530 570 845 1290
90S-6 0.55 4.13 3.95 3.79 940 65.8 0.92 0.32 1.7 15
315M 2 508 457 216 65 140 18 58 315 4-Φ28 600 550 660 24 6 635 645 530 680 845 1210 90L-6 0.75 5.15 4.92 4.72 940 72.0 0.92 0.30 1.7 20
315M 4,6,8,10 508 457 216 80 170 22 71 315 4-Φ28 600 550 660 24 6 635 645 530 680 845 1320

315L 2 508 508 216 65 140 18 58 315 4-Φ28 600 550 660 24 6 635 645 530 680 845 1210
315L 4,6,8,10 508 508 216 80 170 22 71 315 4-Φ28 600 550 660 24 6 635 645 530 680 845 1320

355M 2 610 560 254 75 140 20 67.5 355 6-Φ28 740 680 800 24 6 730 710 655 750 1010 1500
355M 4,6,8,10 610 560 254 95 170 25 86 355 6-Φ28 740 680 800 24 6 730 710 655 750 1010 1530

355L 2 610 630 254 75 140 20 67.5 355 6-Φ28 740 680 800 24 6 730 710 655 750 1010 1500
355L 4,6,8,10 610 630 254 95 170 25 86 355 6-Φ28 740 680 800 24 6 730 710 655 750 1010 1530
