Page 35 - IEC 电机样本
P. 35

品质四福 动力无限
                                                                                                 Quality Sifu  Unlimited Power





 安装尺⼨  B14A安装⽅式  外形尺⼨                  安装尺⼨                          B14B安装⽅式                   外形尺⼨
 机座号  (Mounting dimension)  Mounting dimension for  Overall dimension  机座号  (Mounting dimension)  Mounting Dimension for   Overall dimension
 Frame    B14A(V18\V19)  Frame                                      B14B(V18\V19)
 Size           Size
 A  B  C  D  E  F  G  H  K  M  N  P  S  T  AB  AC  AD  BB  HD  L  A  B  C  D  E  F  G  H  K  M  N  P  S  T  AB  AC  AD  BB  HD  L
 80  125  100  50  19  40  6  15.5  80 10X14 100  80  120  M6  3  157  158 129 125  209 290  80M  125  100  50  19  40  6  15.5  80 10X14 165 130 200  12  3.5  157  158 129 125  209 290

 90S  140  100  56  24  50  8  20  90 10X14 115  95  140  M8  3  173  175 140 125  230 325  90S  140  100  56  24  50  8  20  90 10X14 165 130 200  12  3.5  173  175 140 125  230 325

 90L  140  125  56  24  50  8  20  90 10X14 115  95  140  M8  3  173  175 140 150  230 350  90L  140  125  56  24  50  8  20  90 10X14 165 130 200  12  3.5  173  175 140 150  230 350
 100L  160  140  63  28  60  8  24  100 12X16 130 110 160  M8  3.5  196  198 156 172  256 400  100L  160  140  63  28  60  8  24  100 12X16 215 180 250 14.5  4  196  198 156 172  256 400

 112M  190  140  70  28  60  8  24  112 12X16 130 110 160  M8  3.5  227  219 166 180  278 450  112M  190  140  70  28  60  8  24  112 12X16 215 180 250 14.5  4  227  219 166 180  278 450
 132S  216  140  89  38  80  10  33  132 12X16 165 130 200 M10 3.5  262  258 188 186  320 475  132S  216  140  89  38  80  10  33  132 12X16 265 230 300 14.5  4  262  258 188 186  320 475

 132M  216  178  89  38  80  10  33  132 12X16 165 130 200 M10 3.5  262  258 188 224  320 515  132M  216  178  89  38  80  10  33  132 12X16 265 230 300 14.5  4  262  258 188 224  320 515

 160M  254  210 108  42  110  12  37  160 15X18 215 180 250 M12  4  304  315 242 260  402 610  160M  254  210 108  42  110  12  37  160 15X18 300 250 350 18.5  5  304  315 242 260  402 610
 160L  254  254 108  42  110  12  37  160 15X18 215 180 250 M12  4  304  315 242 304  402 655  160L  254  254 108  42  110  12  37  160 15X18 300 250 350 18.5  5  304  315 242 304  402 655

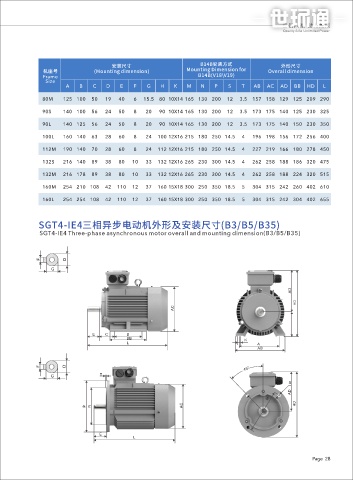

 SGY4-IE4三相异步电动机外形及安装尺⼨(B14B/B34B)  SGT4-IE4三相异步电动机外形及安装尺⼨(B3/B5/B35)
 Three-phase asynchronous motor overall and mounting dimension(B14B/B34B)    SGT4-IE4 Three-phase asynchronous motor overall and mounting dimension(B3/B5/B35)
