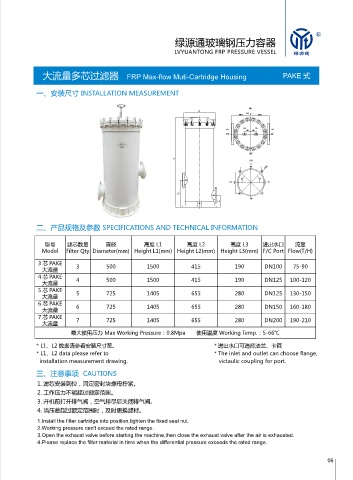

大流量多芯过滤器 FRP Max-flow Muti-Cartridge Housing PAKE 式

一、安装尺寸 INSTALLATION MEASUREMENT

D

L1

L2
L3

二、产品规格及参数 SPECIFICATIONS AND TECHNICAL INFORMATION

型号 滤芯数量 直径 高度 L1 高度 L2 高度 L3 进出水口 流量
Model Filter Qty Diameter(mm) Height L1(mm) Height L2(mm) Height L3(mm) F/C Port Flow(T/H)

3 芯 PAKE
大流量 3 500 1500 415 190 DN100 75-90
4 芯 PAKE 4 500 1500 415 190 DN125 100-120
大流量
5 芯 PAKE 5 725 1405 655 280 DN125 130-150
大流量
6 芯 PAKE
大流量 6 725 1405 655 280 DN150 160-180
7 芯 PAKE 7 725 1405 655 280 DN200 190-210
大流量
最大使用压力 Max Working Pressure：0.8Mpa 使用温度 Working Temp.：5-66℃

* L1、L2 数据请参看安装尺寸图。 * 进出水口可选择法兰、卡箍
* L1、L2 data please refer to * The inlet and outlet can choose flange,
installation measurement drawing. victaulic coupling for port.

三、注意事项 CAUTIONS
1. 滤芯安装到位，固定密封块螺母拧紧。
2. 工作压力不能超过额定范围。
3. 开机前打开排气阀，空气排尽后关闭排气阀。
4. 当压差超过额定范围时，及时更换滤材。
1.Install the filter cartridge into position,tighten the fixed seal nut.
2.Working pressure can't exceed the rated range.
3.Open the exhaust valve before starting the machine,then close the exhaust valve after the air is exhausted.
4.Please replace the filter material in time when the differential pressure exceeds the rated range.
