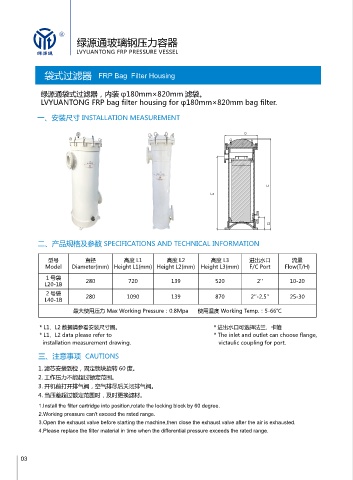

Page 4 - 玻璃钢过滤器

袋式过滤器 FRP Bag Filter Housing

绿源通袋式过滤器，内装 φ180mm×820mm 滤袋。
LVYUANTONG FRP bag filter housing for φ180mm×820mm bag filter.

一、安装尺寸 INSTALLATION MEASUREMENT

D

二、产品规格及参数 SPECIFICATIONS AND TECHNICAL INFORMATION

型号 直径 高度 L1 高度 L2 高度 L3 进出水口 流量
Model Diameter(mm) Height L1(mm) Height L2(mm) Height L3(mm) F/C Port Flow(T/H)

1 号袋 280 720 139 520 2'' 10-20
L20-1B
2 号袋
L40-1B 280 1090 139 870 2''-2.5'' 25-30

最大使用压力 Max Working Pressure：0.8Mpa 使用温度 Working Temp.：5-66℃

* L1、L2 数据请参看安装尺寸图。 * 进出水口可选择法兰、卡箍
* L1、L2 data please refer to * The inlet and outlet can choose flange,
installation measurement drawing. victaulic coupling for port.

三、注意事项 CAUTIONS

1. 滤芯安装到位，固定锁块旋转 60 度。
2. 工作压力不能超过额定范围。
3. 开机前打开排气阀，空气排尽后关闭排气阀。
4. 当压差超过额定范围时，及时更换滤材。

1.Install the filter cartridge into position,rotate the locking block by 60 degree.
2.Working pressure can't exceed the rated range.
3.Open the exhaust valve before starting the machine,then close the exhaust valve after the air is exhausted.
4.Please replace the filter material in time when the differential pressure exceeds the rated range.

03
