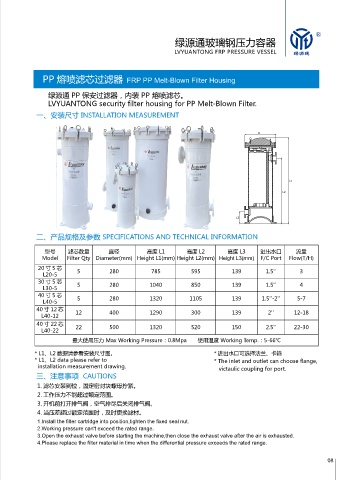

PP 熔喷滤芯过滤器 FRP PP Melt-Blown Filter Housing

绿源通 PP 保安过滤器，内装 PP 熔喷滤芯。
LVYUANTONG security filter housing for PP Melt-Blown Filter.
一、安装尺寸 INSTALLATION MEASUREMENT

D

二、产品规格及参数 SPECIFICATIONS AND TECHNICAL INFORMATION

型号 滤芯数量 直径 高度 L1 高度 L2 高度 L3 进出水口 流量
Model Filter Qty Diameter(mm) Height L1(mm) Height L2(mm) Height L3(mm) F/C Port Flow(T/H)
20寸5芯
L20-5 5 280 785 595 139 1.5'' 3
30寸5芯
L30-5 5 280 1040 850 139 1.5'' 4
40寸5芯
L40-5 5 280 1320 1105 139 1.5''-2'' 5-7
40寸12芯 12 400 1290 300 139 2'' 12-18
L40-12
40寸22芯
L40-22 22 500 1320 520 150 2.5'' 22-30
最大使用压力 Max Working Pressure：0.8Mpa 使用温度 Working Temp.：5-66℃

* L1、L2 数据请参看安装尺寸图。 * 进出水口可选择法兰、卡箍
* L1、L2 data please refer to * The inlet and outlet can choose flange,
installation measurement drawing. victaulic coupling for port.
三、注意事项 CAUTIONS
1. 滤芯安装到位，固定密封块螺母拧紧。
2. 工作压力不能超过额定范围。
3. 开机前打开排气阀，空气排尽后关闭排气阀。
4. 当压差超过额定范围时，及时更换滤材。
1.Install the filter cartridge into position,tighten the fixed seal nut.
2.Working pressure can't exceed the rated range.
3.Open the exhaust valve before starting the machine,then close the exhaust valve after the air is exhausted.
4.Please replace the filter material in time when the differential pressure exceeds the rated range.
