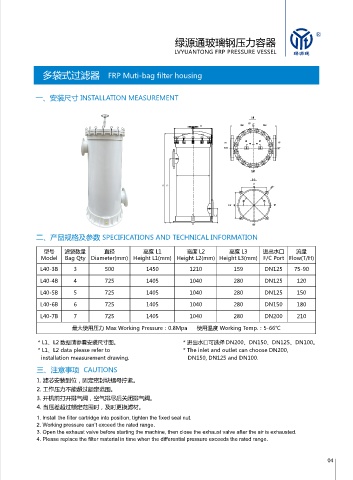

Page 5 - 玻璃钢过滤器

多袋式过滤器 FRP Muti-bag filter housing

一、安装尺寸 INSTALLATION MEASUREMENT

D

L� L�

L�

二、产品规格及参数 SPECIFICATIONS AND TECHNICAL INFORMATION

型号 滤袋数量 直径 高度 L1 高度 L2 高度 L3 进出水口 流量
Model Bag Qty Diameter(mm) Height L1(mm) Height L2(mm) Height L3(mm) F/C Port Flow(T/H)
L40-3B 3 500 1450 1210 159 DN125 75-90
L40-4B 4 725 1405 1040 280 DN125 120

L40-5B 5 725 1405 1040 280 DN125 150
L40-6B 6 725 1405 1040 280 DN150 180

L40-7B 7 725 1405 1040 280 DN200 210
最大使用压力 Max Working Pressure：0.8Mpa 使用温度 Working Temp.：5-66℃

* L1、L2 数据请参看安装尺寸图。 * 进出水口可选择 DN200、DN150、DN125、DN100。
* L1、L2 data please refer to * The inlet and outlet can choose DN200,
installation measurement drawing. DN150, DN125 and DN100.

三、注意事项 CAUTIONS
1. 滤芯安装到位，固定密封块螺母拧紧。
2. 工作压力不能超过额定范围。
3. 开机前打开排气阀，空气排尽后关闭排气阀。
4. 当压差超过额定范围时，及时更换滤材。
1. Install the filter cartridge into position, tighten the fixed seal nut.
2. Working pressure can’t exceed the rated range.
3. Open the exhaust valve before starting the machine, then close the exhaust valve after the air is exhausted.
4. Please replace the filter material in time when the differential pressure exceeds the rated range.

04
