Page 10 - 物联网选型手册

UH500W系列

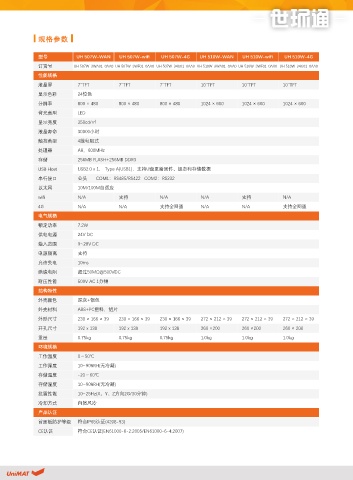

规格参数 外观及开孔尺寸

型号 UH 507W-WAN UH 507W-wifi UH 507W-4G UH 510W-WAN UH 510W-wifi UH 510W-4G
订货号 UH 507W-3WA01-0AA0 UH 507W-3WF01-0AA0 UH 507W-34G01-0AA0 UH 510W-3WA01-0AA0 UH 510W-3WF01-0AA0 UH 510W-34G01-0AA0
性能规格
液晶屏 7″TFT 7″TFT 7″TFT 10″TFT 10″TFT 10″TFT
显示色彩 24位色
分辨率 800 × 480 800 × 480 800 × 480 1024 × 600 1024 × 600 1024 × 600
背光类型 LED
显示亮度 350cd/㎡
液晶寿命 30000小时
触控类型 4线电阻式
处理器 A8，600MHz
UH507W
存储 256MB FLASH+256MB DDR3
USB Host USB2.0 x 1， Type A(USB1)，支持U盘更新固件、组态和存储数据
串行接口 公头 COM1：RS485/RS422 COM2：RS232
以太网 10M/100M自适应
wifi N/A 支持 N/A N/A 支持 N/A
4G N/A N/A 支持全网通 N/A N/A 支持全网通
电气规格
额定功率 7.2W
供电电源 24V DC
输入范围 9~28V DC
电源隔离 支持
允许失电 10ms
绝缘电阻 超过50MΩ@500VDC
耐压性能 500V AC 1分钟
结构特性
外壳颜色 深灰+银色 UH510W
外壳材料 ABS+PC塑料，铝片
外形尺寸 230 × 166 × 39 230 × 166 × 39 230 × 166 × 39 272 × 212 × 39 272 × 212 × 39 272 × 212 × 39
开孔尺寸 192 x 138 192 x 138 192 x 138 260 ×200 260 ×200 260 × 200
重量 0.75kg 0.75kg 0.75kg 1.0kg 1.0kg 1.0kg 软件选型简写
环境规格
UH507W-4G
工作温度 0～50℃
工作湿度 10~90%RH(无冷凝)
4G：4G型
存储温度 -20～60℃
UH:亿维触摸屏 wifi：wifi型
存储湿度 10~90%RH(无冷凝)
WAN：网线型
抗震性能 10~25Hz(X、Y、Z方向2G/30分钟)
冷却方式 自然风冷
3：300系列 (空)：标准系列
产品认证
4：400系列 A：优化系列
前面板防护等级 符合IP65认证(4208-93)
5：500系列 W：物联网系列
CE认证 符合CE认证(EN61000-6-2:2005/EN61000-6-4:2007)

07：7寸屏
10：10寸屏
