物联网一体机

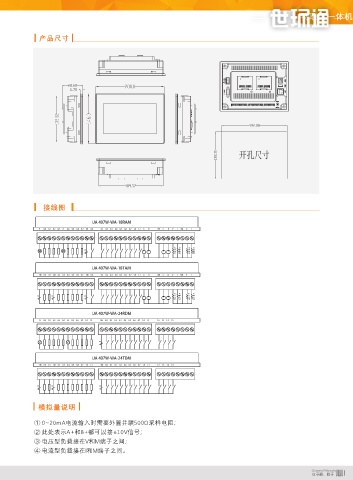

规格参数 产品尺寸

订货号 UA 407W-WA-24RDM-N UA 407W-WA-18RAM-N UA 407W-WA-24TDM-N UA 407W-WA-18TAM-N
HMI规格
液晶屏 7″TFT
显示色彩 65535色
分辨率 1024×600
背光类型 IPS ① ②
显示亮度 400cd/㎡
背光寿命 >20000 小时
触控类型 4线电阻式
处理器 R16，1GHz
存储 256MB FLASH+256MB DDR3
USB Host USB2.0 x 1， Type A(USB1),支持U盘更新固件和组态
USB Slave N/A
以太网 10/100M自适应（与PLC共用网口）
编程软件 Uniface
PLC部分
存储器 程序16K 数据10K
定时器总数 总共256个，4个1ms，16个10ms，236个100ms
计数器总数 256
时钟 内置
掉电保持 支持
通讯接口 PORT0:RS485(3-RS485+,8-RS485-) PORT1:RS485 (内置） 接线图
本机集成数字量输入 14输入 24VDC 10输入 24VDC 14输入 24VDC 10输入 24VDC
输入类型 PNP/NPN
高速计数 支持2路20KHz单相输入，或1路20KHz的AB相输入
本机集成数字量输出 10输出、继电器 8输出、继电器 10输出、晶体管漏型 8输出、晶体管漏型
每点额定电流[最大] 2A 2A 0.5A 0.5A
脉冲输出 1Hz 1Hz 2路50KHz 2路50KHz
本机集成模拟量输入 —— 4AI —— 4AI
分辨率 —— 11位加1符号位 —— 11位加1符号位
电压范围 —— ±10V —— ±10V
5
数据字格式 满量程范围 —— -32000至+32000 —— -32000至+32000
本机集成模拟量输出 —— 2AO —— 2AO
分辨率 满量程 —— 12位 —— 12位
信号范围 —— 电压0-10V电流0-20mA —— 电压0-10V电流0-20mA
数据字格式 满量程范围 —— 0至+32000 —— 0至+32000
BD板扩展 最多支持2块BD板
平台服务
VPN远程下载 支持
远程数据监控 支持500个实时数据
报警推送 短信/微信/电话/APP
电气规格
供电电源 24V DC
功率 8W 9W 8W 9W
结构特性
外壳颜色 灰色
外壳材料 ABS+PC塑料
外形尺寸 203 × 149 × 60（mm）
开孔尺寸 192 x 138(mm)
重量 约1.2kg 模拟量说明
工作温度 0～50℃
防护等级 前面板IP65 ① 0~20mA电流输入时需要外置并联500Ω采样电阻；
② 此处表示A+和B+都可以接±10V信号；
备注：-N表示使用UN系列PLC 编程环境，-X表示使用X系列PLC 编程环境
③ 电压型负载接在V和M端子之间；
④ 电流型负载接在I和M端子之间。
