UBox系列


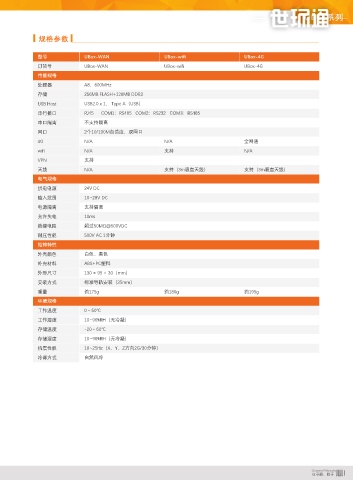

 硬件介绍         规格参数


              型号             UBox-WAN                   UBox-wifi                  UBox-4G
              订货号            UBox-WAN                   UBox-wifi                  UBox-4G
              性能规格
 4G卡          处理器            A8，600MHz
 全网通  信号天线
 强化无线信号       存储             256MB FLASH+128MB DDR3
              USB Host       USB2.0 x 1， Type A（USB）
              串行接口           RJ45      COM1：RS485   COM2：RS232   COM3：RS485
 指示灯  U盘接口    串口隔离           不支持隔离
 POWER     电源指示灯  配置更新，导出数据
 1                COM1通讯灯  网口  2个10/100M自适应，双网口
 2                COM2通讯灯  4G  N/A                      N/A                        全网通
 3                COM3通讯灯
                   网络信号灯  wifi  N/A                     支持                         N/A
 网口1          VPN            支持
 连接外网，设备通讯
 默认IP:192.168.1.100  天线      N/A                        支持（3m吸盘天线）                 支持（3m吸盘天线）
              电气规格
 串口×3         供电电源           24V DC
 RS485/RS232/RS485  网口2  输入范围  10~28V DC
 连接外网，设备通讯
 默认IP:192.168.1.100  电源隔离    支持隔离
              允许失电           10ms
 电源           绝缘电阻           超过50MΩ@500VDC
 24V DC  复位按钮  耐压性能          500V AC 1分钟
 恢复出厂设置（长按5秒）
              结构特性
              外壳颜色           白色、黑色
 备注：网口可以自主配置路由器模式或交换机模式  外壳材料  ABS+PC塑料
              外形尺寸           130 × 95 × 30（mm）
 通讯口定义        安装方式           标准导轨安装（35mm）
              重量             约175g                      约180g                      约195g
 图例  串口  PIN  引脚定义  接口  环境规格

 1  RXD       工作温度           0～50℃
              工作湿度           10~90%RH（无冷凝）
 2  TXD
 COM2  RS232  存储温度           -20～60℃
 3  ——
              存储湿度           10~90%RH（无冷凝）
 1 2 3 4 5 6 7 8  4  GND  抗震性能  10~25Hz（X、Y、Z方向2G/30分钟）

 5  RS485+    冷却方式           自然风冷
 COM1  RS485
 6  RS485-

 7  RS485+
 COM3  RS485
 8  RS485-
