UH500W系列

UH500W系列HMI 硬件介绍

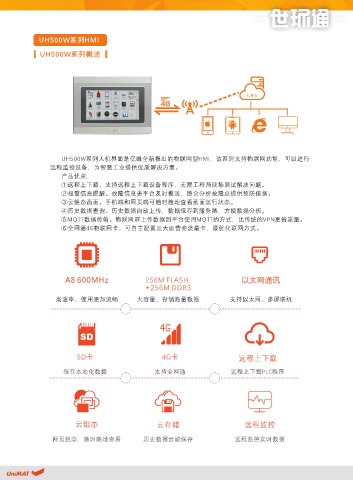

UH500W系列概述

SD
亿维云
DB9串口通讯 SD卡
插入SD卡
连接PLC进行通讯 存储HMI数据
支持RS485/RS232/RS422

以太网口
配置HMI物联网设置
连接外部网络
UH500W系列人机界面是亿维全新推出的物联网型HMI，该系列支持物联网功能，可以进行 电源接口 连接网络设备
宽压设计
远程监控设备，为智慧工业提供优质解决方案。 9~28VDC
产品优点: 天线
连接外置天线
①远程上下载。支持远程上下载设备程序，无需工程师现场调试解决问题。 强化信号接受效率
②报警信息提醒。故障信息多平台及时推送，综合分析故障点提供预防依据。
③云组态画面。手机端和网页端可随时随地查看画面运行状态。 USB Host
连接U盘，
④历史数据查询。历史数据自动上传，数据保存到服务器，方便数据分析。 更新组态和固件，
导出历史数据
⑤MQTT数据传输。物联网屏上传数据到平台使用MQTT的方式，比传统的VPN更省流量。
SIM卡
⑥全网通4G物联网卡。可自主配置三大运营商流量卡，最优化联网方式。 插入普通SIM卡
连接4G网络组网

256M FLASH
+256M DDR3
高速率、使用更加流畅 大容量、存储海量数据 支持以太网、多屏联机
DB9
图例 接口 PIN 引脚定义 串口类型
1 -
SD 2 RXD

COM2 3 TXD RS232
SD卡 4G卡 远程上下载 4 -

保存本地化数据 支持全网通 远程上下载PLC程序 5 GND
6 TX+
7 RX+(RS485+)
公头 COM1 RS485 RS422
8 RX-(RS485-)
9 TX-
云组态 云存储 远程监控

网页组态，随时随地查看 历史数据云端保存 远程监控实时数据
