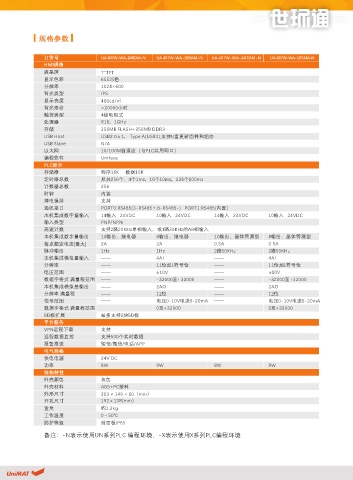

Page 14 - 物联网选型手册
P. 14

物联网一体机


              规格参数                                                                                                                   产品尺寸



                订货号                UA 407W-WA-24RDM-N  UA 407W-WA-18RAM-N  UA 407W-WA-24TDM-N  UA 407W-WA-18TAM-N
                HMI规格
                液晶屏                7″TFT
                显示色彩               65535色
                分辨率                1024×600
                背光类型               IPS                                                                                                                                                                       ①     ②
                显示亮度               400cd/㎡
                背光寿命               >20000 小时
                触控类型               4线电阻式
                处理器                R16,1GHz
                存储                 256MB FLASH+256MB DDR3
                USB Host           USB2.0 x 1, Type A(USB1),支持U盘更新固件和组态
                USB Slave          N/A
                以太网                10/100M自适应(与PLC共用网口)
                编程软件               Uniface
                PLC部分
                存储器                程序16K     数据10K
                定时器总数              总共256个,4个1ms,16个10ms,236个100ms
                计数器总数              256
                时钟                 内置
                掉电保持               支持
                通讯接口               PORT0:RS485(3-RS485+,8-RS485-)   PORT1:RS485 (内置)                                                   接线图
                本机集成数字量输入          14输入   24VDC       10输入   24VDC       14输入   24VDC       10输入   24VDC
                输入类型               PNP/NPN
                高速计数               支持2路20KHz单相输入,或1路20KHz的AB相输入
                本机集成数字量输出          10输出、继电器           8输出、继电器            10输出、晶体管漏型         8输出、晶体管漏型
                每点额定电流[最大]         2A                 2A                 0.5A               0.5A
                脉冲输出               1Hz                1Hz                2路50KHz            2路50KHz
                本机集成模拟量输入          ——                 4AI                ——                 4AI
                分辨率                ——                 11位加1符号位           ——                 11位加1符号位
                电压范围               ——                 ±10V               ——                 ±10V
                                                                                                                                                                                     5
                数据字格式 满量程范围        ——                 -32000至+32000      ——                 -32000至+32000
                本机集成模拟量输出          ——                 2AO                ——                 2AO
                分辨率 满量程            ——                 12位                ——                 12位
                信号范围               ——                 电压0-10V电流0-20mA    ——                 电压0-10V电流0-20mA
                数据字格式 满量程范围        ——                 0至+32000           ——                 0至+32000
                BD板扩展              最多支持2块BD板
                平台服务
                VPN远程下载            支持
                远程数据监控             支持500个实时数据
                报警推送               短信/微信/电话/APP
                电气规格
                供电电源               24V DC
                功率                 8W                 9W                 8W                 9W
                结构特性
                外壳颜色               灰色
                外壳材料               ABS+PC塑料
                外形尺寸               203 × 149 × 60(mm)
                开孔尺寸               192 x 138(mm)
                重量                 约1.2kg                                                                                            模拟量说明
                工作温度               0~50℃
                防护等级               前面板IP65                                                                                          ① 0~20mA电流输入时需要外置并联500Ω采样电阻;
                                                                                                                                    ② 此处表示A+和B+都可以接±10V信号;
                备注:-N表示使用UN系列PLC             编程环境,-X表示使用X系列PLC            编程环境
                                                                                                                                    ③ 电压型负载接在V和M端子之间;
                                                                                                                                    ④ 电流型负载接在I和M端子之间。
