UBox系列

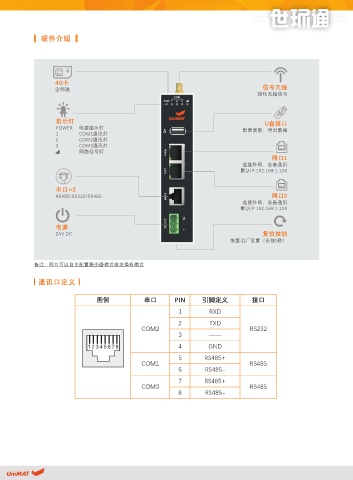

硬件介绍 规格参数
型号 UBox-WAN UBox-wifi UBox-4G
订货号 UBox-WAN UBox-wifi UBox-4G
性能规格
4G卡 处理器 A8，600MHz
全网通 信号天线
强化无线信号 存储 256MB FLASH+128MB DDR3
USB Host USB2.0 x 1， Type A（USB）
串行接口 RJ45 COM1：RS485 COM2：RS232 COM3：RS485
指示灯 U盘接口 串口隔离 不支持隔离
POWER 电源指示灯 配置更新，导出数据
1 COM1通讯灯 网口 2个10/100M自适应，双网口
2 COM2通讯灯 4G N/A N/A 全网通
3 COM3通讯灯
网络信号灯 wifi N/A 支持 N/A
网口1 VPN 支持
连接外网，设备通讯
默认IP:192.168.1.100 天线 N/A 支持（3m吸盘天线） 支持（3m吸盘天线）
电气规格
串口×3 供电电源 24V DC
RS485/RS232/RS485 网口2 输入范围 10~28V DC
连接外网，设备通讯
默认IP:192.168.1.100 电源隔离 支持隔离
允许失电 10ms
电源 绝缘电阻 超过50MΩ@500VDC
24V DC 复位按钮 耐压性能 500V AC 1分钟
恢复出厂设置（长按5秒）
结构特性
外壳颜色 白色、黑色
备注：网口可以自主配置路由器模式或交换机模式 外壳材料 ABS+PC塑料
外形尺寸 130 × 95 × 30（mm）
通讯口定义 安装方式 标准导轨安装（35mm）
重量 约175g 约180g 约195g
图例 串口 PIN 引脚定义 接口 环境规格
1 RXD 工作温度 0～50℃
工作湿度 10~90%RH（无冷凝）
2 TXD
COM2 RS232 存储温度 -20～60℃
3 ——
存储湿度 10~90%RH（无冷凝）
1 2 3 4 5 6 7 8 4 GND 抗震性能 10~25Hz（X、Y、Z方向2G/30分钟）
5 RS485+ 冷却方式 自然风冷
COM1 RS485
6 RS485-
7 RS485+
COM3 RS485
8 RS485-
