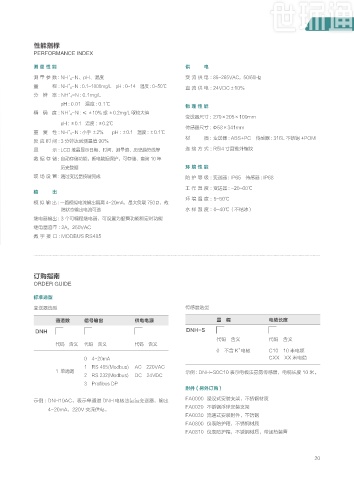

Page 25 - 天健创新T系列产品册V18.0

污水处理 有机物营养盐在线分析仪

性能指标
PERFORMANCE INDEX

测量性能 供 电
+
测量参数 : NH 4 -N、pH、温度 交流供电 : 85~265VAC，50/60Hz
+
量 程 : NH 4 -N : 0.1~1000mg/L pH : 0~14 温度 : 0~50℃ 直 流 供 电 : 24VDC±10%
+
分 辨 率 : NH 4 -N : 0.1mg/L
pH : 0.01 温度 : 0.1℃
物理性能
+
精确度 : NH 4 -N : ≤ ±10% 或 ±0.2mg/L 取较大值
变送器尺寸 : 270×205×100mm
pH : ±0.1 温度 : ±0.2℃
传感器尺寸 : Φ58×341mm
+
重 复 性 : NH 4 -N : 小于 ±2% pH : ±0.1 温度 : ±0.1℃
材 质 : 变送器 : ABS+PC 传感器 : 316L 不锈钢 +POM
反 应 时 间 : 3 分钟达到测量值 90%
显 示 : LCD 液晶显示日期、时间、测量值、历史趋势线等 连 接 方 式 : R5/4 寸圆锥外螺纹
数据存储 : 自动存储功能，断电数据保护，可存储、查询 10 年
历史数据 环境性能
现场设置 : 通过变送器按键完成 防 护 等 级 : 变送器 : IP65 传感器 : IP68

工 作 温 度 : 变送器 : -20~60℃
输 出
环 境 温 度 : 5~50℃
模拟输出 : 一路模拟电流输出隔离 4~20mA，最大负载 750Ω，故
障状态输出电流可选 水 样 温 度 : 0~40℃（不结冰）
继电器输出 : 3 个可编程继电器，可设置为报警功能和定时功能
继电器容量 : 2A，250VAC
数字接 口 : MODBUS RS485

订购指南
ORDER GUIDE

标准选型
变送器选型 传感器选型

通道数 信号输出 供电电源 量 程 电缆长度
DNH DNH-S
代码 含义 代码 含义
代码 含义 代码 含义 代码 含义
+
0 不含 K 电极 C10 10 米电缆
0 4~20mA CXX XX 米电缆
1 RS 485(Modbus) AC 220VAC
1 单通道 示例 : DNH-S0C10 表示电极法氨氮传感器，电缆长度 10 米。
2 RS 232(Modbus) DC 24VDC
3 Profibus DP
附件 ( 另外订购）

示例 : DNH10AC，表示单通道 DNH 电极法氨氮变送器，输出 FA0000 浸没式安装支架，不锈钢材质
FA0020 不锈钢浮球安装支架
4~20mA，220V 交流供电。
FA0030 流通式安装附件，不锈钢
FA0800 仪表防护箱，不锈钢材质
FA0810 仪表防护箱，不锈钢材质，带加热装置

20
