污水处理 有机物营养盐在线分析仪

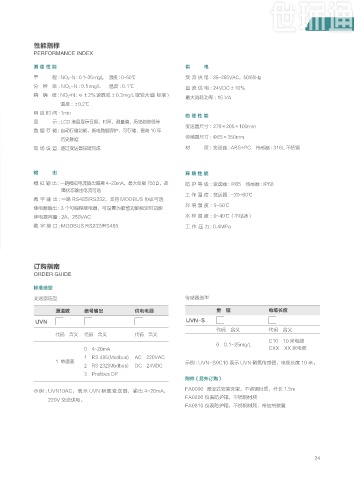

性能指标
PERFORMANCE INDEX

测量性能 供 电
量 程 : NO 3 -N : 0.1~25 mg/L 温度 : 0~50℃ 交流供电 : 85~265VAC，50/60Hz
分 辨 率 : NO 3 -N : 0.1 mg/L 温度 : 0.1℃ 直 流 供 电 : 24VDC±10%
精确度 : NO 3 -N :≤±2%读数或±0.3mg/L取较大值（标液）
最大消耗功率 : 15 VA
温度 : ±0.2℃
响 应 时 间 : 1min
物理性能
显 示 : LCD 液晶显示日期、时间、测量值、历史趋势线等
变送器尺寸 : 270×205×100mm
数据存储 : 自动存储功能，断电数据保护，可存储、查询 10 年
传感器尺寸 : Φ65×350mm
历史数据
现场设置 : 通过变送器按键完成 材 质 : 变送器 : ABS+PC 传感器 : 316L 不锈钢

输 出 环境性能
模拟输出 : 一路模拟电流输出隔离 4~20mA，最大负载 750Ω，故 防 护 等 级 : 变送器 : IP65 传感器 : IP68
障状态输出电流可选
工 作 温 度 : 变送器 : -20~60℃
数 字 输 出 : 一路 RS485/RS232，支持 MODBUS 协议可选
环 境 温 度 : 5~50℃
继电器输出 : 3 个可编程继电器，可设置为报警功能和定时功能
继电器容量 : 2A，250VAC 水 样 温 度 : 0~40℃（不结冰）
数 字 接 口 : MODBUS RS232/RS485 工 作 压 力 : 0.4MPa

订购指南
ORDER GUIDE

标准选型
变送器选型 传感器选型

通道数 信号输出 供电电源 量 程 电缆长度
UVN UVN-S
代码 含义 代码 含义
代码 含义 代码 含义 代码 含义
C10 10 米电缆
0 0.1~25mg/L
0 4~20mA CXX XX 米电缆
1 RS 485(Modbus) AC 220VAC
1 单通道 示例 : UVN-S0C10 表示 UVN 硝氮传感器，电缆长度 10 米。
2 RS 232(Modbus) DC 24VDC
3 Profibus DP
附件 ( 另外订购）
FA0000 浸没式安装支架，不锈钢材质，杆长 1.5m
示例 : UVN10AC，表示 UVN 硝氮变送器，输出 4~20mA，
FA0800 仪表防护箱，不锈钢材质
220V 交流供电。
FA0810 仪表防护箱，不锈钢材质，带加热装置
