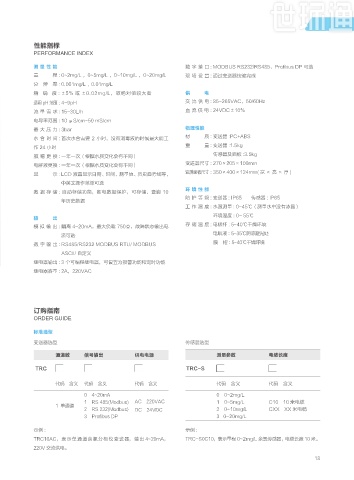

Page 23 - 天健创新T系列产品册V18.0

污水处理 消毒剂在线分析仪

性能指标
PERFORMANCE INDEX

测量性能 数 字 接 口 : MODBUS RS232/RS485、Profibus DP 可选
量 程 : 0~2mg/L ，0~5mg/L ，0~10mg/L ，0~20mg/L 现 场 设 置 : 通过变送器按键完成
分 辨 率 : 0.001mg/L ，0.01mg/L
精确度 : ±5% 或 ±0.02mg/L，取绝对值较大者 供 电
适用 pH 范围 : 4~9pH 交 流 供 电 : 85~265VAC，50/60Hz
流 量 需 求 : 15~30L/h 直 流 供 电 : 24VDC±10%
电导率范围 : 10 μS/cm~50 mS/cm
最 大 压 力 : 3bar 物理性能
水 合 时 间 : 首次水合需要 2 小时，没有消毒液的时候最大能工 材 质 : 变送器 :PC+ABS
作 24 小时 重 量 : 变送器 :1.5kg
膜 帽 更 换 : 一年一次（根据水质变化会有不同） 传感器及面板 :3.5kg
电解液更换 : 一年一次（根据水质变化会有不同） 变送器尺寸 : 270×205×100mm
显 示 : LCD 液晶显示日期、时间、测量值、历史趋势线等， 监测面板尺寸 : 350×400×124mm( 宽 × 高 × 厚 )
中英文操作菜单可选
环境性能
数 据 存 储 : 自动存储功能，断电数据保护，可存储、查询 10
防 护 等 级 : 变送器 : IP65 传感器 : IP65
年历史数据
工 作 温 度 : 水温测量 : 0~45℃（测量水中没有冰晶）
环境温度 : 0~ 55℃
输 出
模 拟 输 出 : 隔离 4~20mA，最大负载 750Ω，故障状态输出电 存 储 温 度 : 电极杆 : 5~40℃干燥环境
流可选 电解液 : 5~35℃阴凉避光处
数 字 输 出 : RS485/RS232 MODBUS RTU/ MODBUS 膜 帽 : 5~40℃干燥环境
ASCII/ 自定义
继电器输出 : 3 个可编程继电器，可设置为报警功能和定时功能
继电器容量 : 2A，220VAC

订购指南
ORDER GUIDE

标准选型
变送器选型 传感器选型

通道数 信号输出 供电电源 测量参数 电缆长度

TRC TRC-S

代码 含义 代码 含义 代码 含义 代码 含义 代码 含义
0 4~20mA 0 0~2mg/L
1 RS 485(Modbus) AC 220VAC 1 0~5mg/L C10 10 米电缆
1 单通道
2 RS 232(Modbus) DC 24VDC 2 0~10mg/L CXX XX 米电缆
3 Profibus DP 3 0~20mg/L

示例 : 示例 :
TRC10AC，表示单通道余氯分析仪变送器，输出 4~20mA， TRC-S0C10，表示量程 0~2mg/L 余氯传感器，电缆长度 10 米。
220V 交流供电。
18
