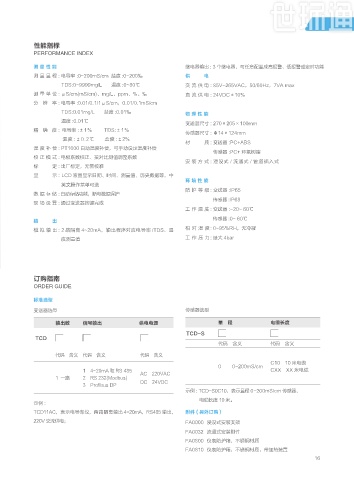

Page 21 - 天健创新T系列产品册V18.0

污水处理 DO/pH/ORP/ 电导率在线分析仪

性能指标
PERFORMANCE INDEX

测量性能 继电器输出 : 3 个继电器，可任意配置成高报警、低报警或定时功能
测 量 量 程 : 电导率 :0~200mS/cm 盐度 :0~200‰ 供 电
TDS:0~9999mg/L 温度 :0~80℃ 交 流 供 电 : 85V~265VAC，50/60Hz，7VA max
测 量 单 位 : μS/cm(mS/cm)、mg/L、ppm、%、‰ 直 流 供 电 : 24VDC±10%
分 辨 率 : 电导率 :0.01/0.1/1μS/cm，0.01/0.1mS/cm
TDS:0.01mg/L 盐度 :0.01‰ 物理性能
温度 :0.01℃
变送器尺寸 : 270×205×100mm
精 确 度 : 电导率 :±1% TDS:±1%
传感器尺寸 : Φ14×124mm
温度 :±0.2℃ 盐度 :±2%
材 质 : 变送器 :PC+ABS
温 度 补 偿 : PT1000 自动温度补偿，可手动设定温度补偿
传感器 :PC+ 环氧树脂
校 正 模 式 : 电极系数校正、按对比测值调整系数
安 装 方 式 : 浸没式 / 流通式 / 管道插入式
标 定 : 出厂标定，无需校准
显 示 : LCD 液晶显示日期、时间、测量值、历史数据等，中
环境性能
英文操作菜单可选
防 护 等 级 : 变送器 :IP65
数 据 存 储 : 自动存储功能，断电数据保护
传感器 :IP68
现 场 设 置 : 通过变送器按键完成
工 作 温 度 : 变送器 :-20~ 60℃
传感器 :0~ 60℃
输 出
模拟输 出 : 2 路隔离 4~20mA，输出程序对应电导率 /TDS、温 相 对 湿 度 : 0~95%RH，无冷凝
度测量值 工 作 压 力 : 最大 4bar

订购指南
ORDER GUIDE
标准选型

变送器选型 传感器选型
输出数 信号输出 供电电源 量 程 电缆长度

TCD-S
TCD
代码 含义 代码 含义
代码 含义 代码 含义 代码 含义
C10 10 米电缆
0 0~200mS/cm
1 4~20mA 和 RS 485 CXX XX 米电缆
AC 220VAC
1 一路 2 RS 232(Modbus)
DC 24VDC
3 Profibus DP
示例 : TCD-S0C10，表示量程 0~200mS/cm 传感器，
电缆长度 10 米。
示例 :
TCD11AC，表示电导率仪，两路隔离输出 4-20mA，RS485 输出， 附件 ( 另外订购）
220V 交流供电； FA0000 浸没式安装支架
FA0032 流通式安装附件
FA0800 仪表防护箱，不锈钢材质
FA0810 仪表防护箱，不锈钢材质，带加热装置
