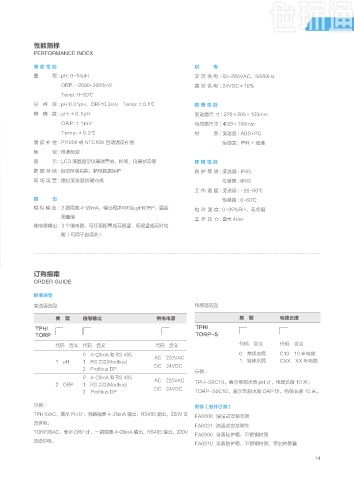

Page 19 - 天健创新T系列产品册V18.0

污水处理 DO/pH/ORP/ 电导率在线分析仪

性能指标
PERFORMANCE INDEX

测量性能 供 电
量 程 : pH: 0~14pH 交 流 供 电 : 85~265VAC，50/60Hz
ORP: -2000~2000mV 直 流 供 电 : 24VDC±10%
Temp: 0~80℃
分 辨 率 : pH:0.01pH，ORP:0.3mV Temp:±0.1℃ 物理性能
精 确 度 : pH:±0.1pH 变送器尺 寸 : 270×205×100mm
ORP:±1mV 传感器尺寸 : Φ29×180mm
Temp:±0.2℃ 材 质 : 变送器 : ABS+PC
温 度 补 偿 : Pt1000 或 NTC10K 自动温度补偿 传感器 : 塑料 + 玻璃
标 定 : 样液标定
显 示 : LCD 液晶显示仪表测量值、时间、仪表状态等 环境性能
数据存 储 : 自动存储功能，断电数据保护 防 护 等 级 : 变送器 : IP65
现 场 设 置 : 通过变送器按键完成 传感器 : IP68

工 作 温 度 : 变送器 : -20~60℃
输 出 传感器 : 0~60℃
模拟输出 : 2 路隔离 4~20mA，输出程序可对应 pH/ORP、温度 相 对 湿 度 : 0~95%RH，无冷凝
测量值
工 作 压 力 : 最大 4bar
继电器输出 : 3 个继电器，可任意配置成高报警、低报警或定时功
能（可用于自清洗）

订购指南
ORDER GUIDE

标准选型
变送器选型 传感器选型
类 型 信号输出 供电电源 类 型 电缆长度
TPH/ TPH/
TORP TORP-S
代码 含义 代码 含义 代码 含义 代码 含义 代码 含义
0 4~20mA 和 RS 485 0 常规水质 C10 10 米电缆
AC 220VAC
1 pH 1 RS 232(Modbus) 1 特殊水质 CXX XX 米电缆
DC 24VDC
2 Profibus DP
示例 :
0 4~20mA 和 RS 485
AC 220VAC TPH-S0C10，表示常规水质 pH 计，电缆长度 10 米；
2 ORP 1 RS 232(Modbus)
DC 24VDC
2 Profibus DP TORP-S0C10，表示常规水质 ORP 计，电缆长度 10 米。
示例 : 附件 ( 另外订购）
TPH10AC，表示 PH 计，两路隔离 4-20mA 输出，RS485 输出，220V 交 FA0000 浸没式安装支架
流供电；
FA0031 流通式安装附件
TORP20AC，表示 ORP 计，一路隔离 4-20mA 输出，RS485 输出，220V
FA0800 仪表防护箱，不锈钢材质
交流供电。
FA0810 仪表防护箱，不锈钢材质，带加热装置

14
