Page 9 - 物联网一体机手册

一体机BD板

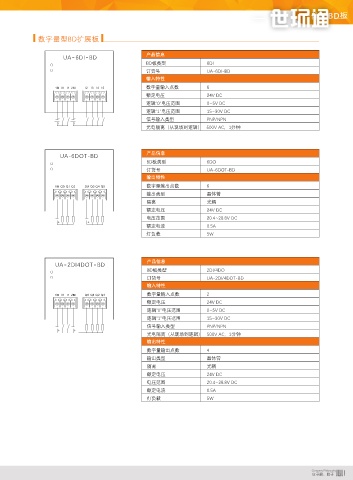

一体机BD扩展板 数字量型BD扩展板

BD扩展板简介 UA-6DI-BD 产品信息
BD板类型 6DI
订货号 UA-6DI-BD
输入特性
UA-2DI4DOT-BD UA-4AI-BD 1M I0 I1 2M I2 I3 I4 I5 数字量输入点数 6
额定电压 24V DC
1M I0 I1 2M Q0 Q1 Q2 Q3 A+ A- B+ B- C+ C- D+ D- 逻辑“0”电压范围 0~5V DC
逻辑“1”电压范围 15~30V DC
信号输入类型 PNP/NPN
光电隔离（从现场到逻辑） 500V AC，1分钟
亿维一体机支持BD板扩展功能，最大支持2块BD板，在本机数字量或模拟量点数额外需求量不大的情
况下，可以根据需求进行灵活配置从而满足现场应用需求。
产品特点: UA-6DOT-BD 产品信息
BD板类型 6DO
①体机小巧。BD扩展板相比与之前亿维的扩展模块，BD扩展板仅为扩展模块体积的1/10。
订货号 UA-6DOT-BD
②组合灵活。可同时支持2块BD扩展板，扩展板种类多样且可以相互混用搭配，按需求灵活组合。
输出特性
③高性价比。点数灵活可以让客户配置的产品更饱满避免不必要的点数浪费，成本上更经济。
1M Q0 Q1 Q2 2M Q3 Q4 Q5 数字量输出点数 6
④安装便利。一体机本体自带BD板插槽，即插即用，更简便和美观。 输出类型 晶体管
⑤外观精美。BD板能够与一体机有机融合一体，整体上结构更小巧平整清爽。 隔离 光耦
额定电压 24V DC
电压范围 20.4~28.8V DC
BD扩展板地址对应 额定电流 0.5A

灯负载 5W
数字量BD板
地址 DI0 DI1 DI2 DI3 DI4 DI5
UA-6DI-BD BD#1 I2.0 I2.1 I2.2 I2.3 I2.4 I2.5
BD#2 I4.0 I4.1 I4.2 I4.3 I4.4 I4.5 产品信息
UA-2DI4DOT-BD
地址 DO0 DO1 DO2 DO3 DO4 DO5 BD板类型 2DI/4DO
UA-6DOT-BD BD#1 Q2.0 Q2.1 Q2.2 Q2.3 Q2.4 Q2.5 订货号 UA-2DI/4DOT-BD
BD#2 Q4.0 Q4.1 Q4.2 Q4.3 Q4.4 Q4.5 输入特性
地址 DI0 DI1 DO0 DO1 DO2 DO3 数字量输入点数 2
1M I0 I1 2M Q0 Q1 Q2 Q3
UA-2DI/4DOT-BD BD#1 I2.0 I2.1 Q2.0 Q2.1 Q2.2 Q2.3 额定电压 24V DC
BD#2 I4.0 I4.1 Q4.0 Q4.1 Q4.2 Q4.3 逻辑“0”电压范围 0~5V DC
模拟量BD板
逻辑“1”电压范围 15~30V DC
地址 AI 通道1 AI 通道2 AI 通道3 AI 通道4 —— ——
信号输入类型 PNP/NPN
UA-4AI-BD BD#1 VW10006 VW10008 VW10010 VW10012 —— —— 光电隔离（从现场到逻辑） 500V AC，1分钟
BD#2 VW10106 VW10108 VW10110 VW10112 —— ——
输出特性
地址 AI 通道1 AI 通道2 AO 通道1 —— —— ——
数字量输出点数 4
UA-2AI/1AO-BD BD#1 VW10006 VW10008 VW10010 —— —— ——
输出类型 晶体管
BD#2 VW10106 VW10108 VW10110 —— —— ——
地址 RTD 通道1 RTD 通道2 —— —— —— —— 隔离 光耦
UA-2RTD-BD BD#1 VW10006 VW10008 —— —— —— —— 额定电压 24V DC
BD#2 VW10106 VW10108 —— —— —— —— 电压范围 20.4~28.8V DC
地址 AI 通道1 RTD 通道1 —— —— —— —— 额定电流 0.5A
UA-1AI/1RTD-BD BD#1 VW10006 VW10008 —— —— —— —— 灯负载 5W
BD#2 VW10106 VW10108 —— —— —— ——
地址 AO通道1 AO通道2 —— —— —— ——
UA-2AO-BD BD#1 VW10006 VW10008 —— —— —— ——
BD#2 VW10106 VW10108 —— —— —— ——
备注：一体机背面BD板编号，左边为1#，右边为2#。
