一体机BD板

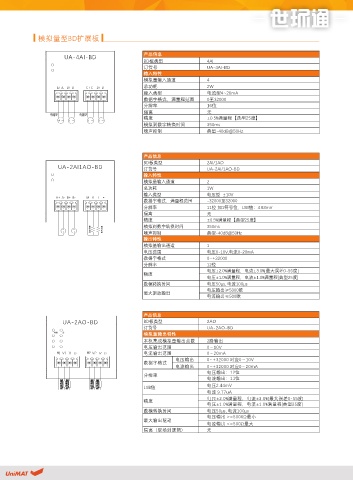

模拟量型BD扩展板 温度型BD扩展板

产品信息
UA-4AI-BD 产品信息
BD板类型 4AI UA-2RTD-BD
BD板类型 2RTD
订货号 UA-4AI-BD 订货号 UA-2RTD-BD
输入特性
输入特性
模拟量输入通道 4
模拟量输入通道 2
总功耗 2W
总功耗 1W
输入类型 电流型4~20mA 输入类型 热电阻
数据字格式，满量程范围 0至32000 数据字格式，满量程范围 温度范围×10，例Pt100：-2000~6000
分辨率 16位 Pt100/Pt200：-200~600℃；Pt1000：-50~300℃
隔离 无 温度范围 Ni1000：-60~250℃
精度 ±0.5%满量程【典型25度】
最大输入电压 30V DC
模拟到数字转换时间 350ms
分辨率 15位 加1符号位
噪声抑制 典型-40dB@50Hz
隔离 无
精度 ±0.1%FS
产品信息 产品信息
BD板类型 2AI/1AO UA-1AI1RTD-BD BD板类型 1AI/1RTD
UA-2AI1AO-BD 订货号 UA-2AI/1AO-BD 订货号 UA-1AI/1RTD-BD
输入特性 AI输入特性
模拟量输入通道 2 模拟量输入通道 1
总功耗 1W 功耗 0.5W
输入类型 电压型 ±10V A+ A- B+ B- b- 输入类型 电流型4~20mA
A+ A- B+ B- M V I
数据字格式，满量程范围 -32000至32000 数据字格式，满量程范围 0至32000
分辨率 11位 加1符号位，LSB值：4.88mV 分辨率 16位
隔离 无 隔离 无
精度 ±0.5%满量程【典型25度】 精度 ±0.5%满量程【典型25度】
电压负载 电流负载 模拟到数字转换时间 350ms 模拟到数字转换时间 350ms
典型-40dB@50Hz
典型-40dB@50Hz
噪声抑制
噪声抑制
输出特性 RTD输入特性
模拟量输出通道 1 模拟量输入通道 1
电压范围 电压0-10V,电流0-20mA 功耗 0.5W
数据字格式 0~+32000 输入类型 热电阻
分辨率 12位 数据字格式，满量程范围 温度区间×10，-500~2000
电压±2.0%满量程，电流±3.0%[最大误差0-55度] 输入范围 热电阻：Pt100
精度
电压±1.0%满量程，电流±1.0%满量程[典型25度] 温度范围 -50~200℃
数模转换时间 电压50μs, 电流100μs 最大输入电压 30V DC
电压输出≥5000欧 分辨率 15位 加1符号位
最大驱动输出
电流输出≤500欧 隔离 无
精度 ±0.1%FS
产品信息 UA-RS485-BD 产品信息
UA-2AO-BD BD板类型 2AO BD板类型 RS485
RS485
订货号 UA-2AO-BD 订货号 UA-RS485-BD
模拟量输出特性
通讯功能
本机集成模拟量输出点数 2路输出 接口 1个RS485接口
电压输出范围 0～10V X系列支持：监控下载协议、RS2自由协议、Modbus主从站（从站最多32个）
电流输出范围 0～20mA 功能说明 UN系列支持：Port2 Modbus主从站（从站最多32个）
电压输出 0~+32000 对应0～10V
数据字格式 串口波特率 X系列支持：9600bps、19200bps、115200bps
电流输出 0~+32000 对应0～20mA UN系列支持：4800bps 、9600bps 、19200bps 、38400bps 、57600bps 、115200bps
电压输出：12位
分辨率 每段电缆的最大长度 RS485使用隔离的中断继电器：19.2kbps可达1200米，未使用隔离中继器50米
电流输出：11位
隔离 3.75kVRMS的隔离电压
LSB值 电压2.44mV
电流 9.77uA
1、四线制电阻传感器接线原理(精度最高) 2、三线制电阻传感器接线原理(最常用） 3、两线制电阻传感器接线原理(精度最低)
电压±2.0%满量程，电流±3.0%[最大误差0-55度]
精度
电压±1.0%满量程，电流±1.0%满量程[典型25度]
数模转换时间 电压50μs, 电流100μs
电压输出 >=5000Ω最小
最大输出驱动
电流输出 <=500Ω最大
隔离（现场到逻辑） 无
外壳丝印 接线端子 RTD传感器 外壳丝印 接线端子 RTD传感器 外壳丝印 接线端子 RTD传感器
注意：RL1=从a+端子到RTD的导线电阻 注意：如果RL1=RL2，误差最小 注意：RL1+RL2=误差
RL2=从a+端子到RTD的导线电阻 设置开关同四线模式
