物联网一体机

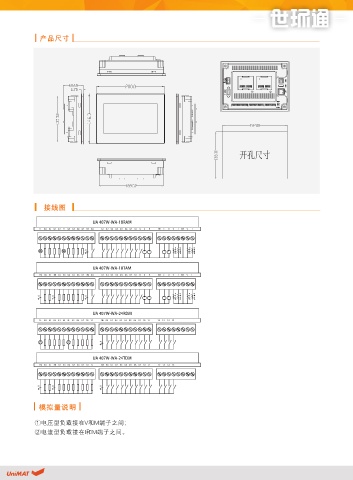

产品尺寸 订货号规则
一体机主机
UA 4 07 W WA 24 RAM-N
① ②
产品种类 备用
UA 一体机 N UN系列编程
UN PLC X X系列编程
UH HMI 数字量通道类型
US 伺服
I 输入型
O 输出型
HMI部分产品系列 M 输入输出型
3 UH300系列
4 UH400系列
5 UH500系列 IO类型
D 纯数字量
A 带模拟量
屏尺寸大小
04 4.3寸屏
07 7寸屏 数字量输出类型
10 10寸屏 R 继电器
T 晶体管
接线图
备用系列补充 M 混合型
W 物联网型
数字量点数
18 点数和：18
网络 24 点数和：24
WA 网线型
一体机BD板
5
UA-2 AI 1 AO-BD
产品种类 BD板
UA 一体机 BD BD板
UN PLC
UH HMI
US 伺服 通道类型（混合型）
DI 数字量输入
DO 数字量输出
通道数量 AI 模拟量输入
1 1路通道 AO 模拟量输出
2 2路通道 RTD 热电阻
3 3路通道 RS485 RS485串口
4 4路通道
模拟量说明 通道数量（混合型）
通道类型 1 1路通道
DI 数字量输入 2 2路通道
①电压型负载接在V和M端子之间；
DO 数字量输出 3 3路通道
②电流型负载接在I和M端子之间。 AI 模拟量输入 4 4路通道
AO 模拟量输出
RTD 热电阻
RS485 RS485串口
