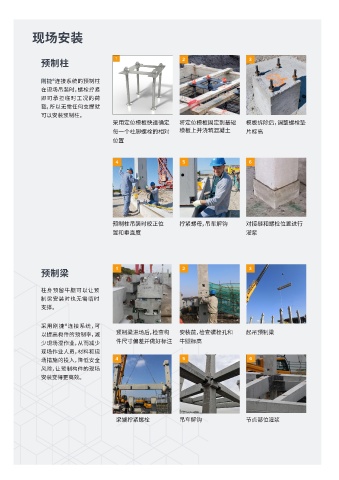

现场安装

1 2 3
预制柱

刚捷®连接系统的预制柱
在现场吊装时，螺栓拧紧
即可承担临时工况的荷
载，所以无需任何支撑就
可以安装预制柱。
采用定位模板快速确定 将定位模板固定到基础 模板拆除后，调整螺栓垫
每一个柱脚螺栓的相对 模板上并浇筑混凝土 片标高
位置

4 5 6

预制柱吊装时校正位 拧紧螺母，吊车解钩 对接缝和螺栓位置进行
置和垂直度 灌浆

1 2 3
预制梁

柱身预留牛腿可以让预
制梁安装时也无需临时
支撑。

采用刚捷®连接系统，可
预制梁进场后，检查构 安装前，检查螺栓孔和 起吊预制梁
以提高构件的预制率，减
少现场湿作业，从而减少 件尺寸偏差并做好标注 牛腿标高
现场作业人员，材料和现
4 5 6
场措施的投入，降低安全
风险，让预制构件的现场
安装变得更高效。

梁端拧紧螺栓 吊车解钩 节点部位灌浆
