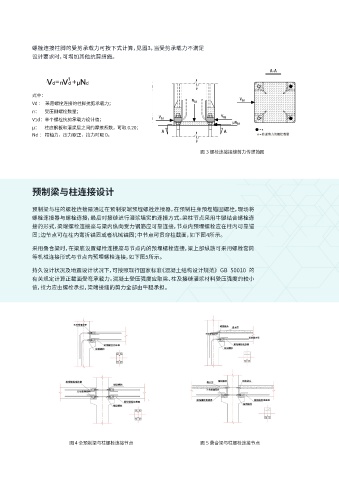

P. 7
螺栓连接柱脚的受剪承载力可按下式计算，见图3，当受剪承载力不满足
设计要求时，可增加其他抗剪措施。
式中：
Vd ： 采用螺栓连接的柱脚抗剪承载力；
n： 受压侧螺栓数量；
V1d：单个螺栓抗剪承载力设计值；
μ： 柱底钢板和灌浆层之间的摩擦系数，可取 0.20；
Nd ： 柱轴力，压力取正，拉力时取 0。
图 3 螺栓连接接缝剪力传递简图
预制梁与柱连接设计
预制梁与柱的螺栓连接是通过在预制梁端预埋螺栓连接器，在预制柱身预埋锚固螺栓，现场将
螺栓连接器与螺栓连接，最后对接缝进行灌浆填实的连接方式。梁柱节点采用牛腿结合螺栓连
接的形式，梁端螺栓连接座与梁内纵向受力钢筋应可靠连接，节点内预埋螺栓应在柱内可靠锚
固；边节点可在柱内弯折锚固或者机械锚固；中节点可贯穿柱截面，如下图4所示。
采用叠合梁时，在梁底设置螺栓连接座与节点内的预埋螺栓连接，梁上部纵筋可采用螺栓套筒
等机械连接形式与节点内预埋螺栓连接，如下图5所示。
持久设计状况及地震设计状况下，可按照现行国家标准《混凝土结构设计规范》 GB 50010 的
有关规定计算正截面受弯承载力。混凝土受压强度应取梁、柱及接缝灌浆材料受压强度的较小
值，拉力应由螺栓承担，梁端接缝的剪力全部由牛腿承担。
图 4 全预制梁与柱螺栓连接节点 图 5 叠合梁与柱螺栓连接节点
