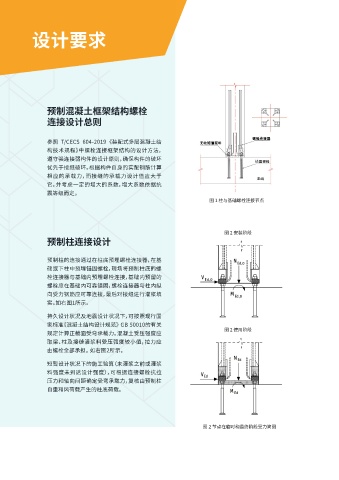

Page 6 - 佩克刚捷 抗震框架连接系统
P. 6
设计要求
预制混凝土框架结构螺栓
连接设计总则
参照 T/CECS 604-2019 《装配式多层混凝土结
构技术规程》中螺栓连接框架结构的设计方法，
遵守强连接弱构件的设计原则，确保构件的破坏
优先于接缝破坏。根据构件自身的实配钢筋计算
相应的承载力，而接缝的承载力设计值应大于
它，并考虑一定的增大的系数，增大系数依据抗
震等级而定。
图 1 柱与基础螺栓连接节点
图 2 安装阶段
预制柱连接设计
预制柱的连接通过在柱底预埋螺栓连接器，在基
础或下柱中预埋锚固螺栓，现场将预制柱底的螺
栓连接器与基础内预埋螺栓连接，基础内预留的
螺栓应在基础内可靠锚固，螺栓连接器与柱内纵
向受力钢筋应可靠连接，最后对接缝进行灌浆填
实。如右图1所示。
持久设计状况及地震设计状况下，可按照现行国
家标准《混凝土结构设计规范》 GB 50010的有关
图 2 使用阶段
规定计算正截面受弯承载力。混凝土受压强度应
取梁、柱及接缝灌浆料受压强度较小值，拉力应
由螺栓全部承担。 如右图2所示。
短暂设计状况下的施工验算（未灌浆之前或灌浆
料强度未到达设计强度），可根据连接螺栓抗拉
压力和轴向间距确定受弯承载力，复核由预制柱
自重和风荷载产生的柱底荷载。
图 2 节点在临时和最终阶段受力简图
