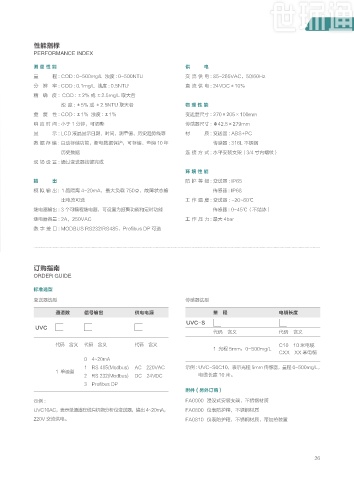

Page 31 - 天健创新T系列产品册V18.0

污水处理 有机物营养盐在线分析仪

性能指标
PERFORMANCE INDEX

测量性能 供 电
量 程 : COD : 0~500mg/L 浊度 : 0~500NTU 交 流 供 电 : 85~265VAC，50/60Hz
分 辨 率 : COD : 0.1mg/L 浊度 : 0.5NTU 直 流 供 电 : 24VDC±10%
精确度 : COD : ±2% 或 ±2.5mg/L 取大者
浊 度 : ±5% 或 ±2.5NTU 取大者 物理性能
重 复 性 : COD : ±1% 浊度 : ±1% 变送器尺寸 : 270×205×100mm
响 应 时 间 : 小于 1 分钟，可调整 传感器尺寸 : Φ42.5×279mm
显 示 : LCD 液晶显示日期、时间、测量值、历史趋势线等 材 质 : 变送器 : ABS+PC
数据存 储 : 自动存储功能，断电数据保护，可存储、查询 10 年 传感器 : 316L 不锈钢
历史数据 连 接 方 式 : 水平安装支架（3/4 寸内螺纹）
现 场 设 置 : 通过变送器按键完成
环境性能
输 出 防 护 等 级 : 变送器 : IP65
模 拟 输 出 : 1 路隔离 4~20mA，最大负载 750Ω，故障状态输 传感器 : IP68
出电流可选 工 作 温 度 : 变送器 : -20~60℃
继电器输出 : 3 个可编程继电器，可设置为报警功能和定时功能 传感器 : 0~45℃（不结冰）
继电器容量 : 2A，250VAC 工 作 压 力 : 最大 4bar
数 字 接 口 : MODBUS RS232/RS485、Profibus DP 可选

订购指南
ORDER GUIDE

标准选型
变送器选型 传感器选型

通道数 信号输出 供电电源 量 程 电缆长度
UVC-S
UVC
代码 含义 代码 含义

代码 含义 代码 含义 代码 含义 C10 10 米电缆
1 光程 5mm：0~500mg/L
CXX XX 米电缆
0 4~20mA
1 RS 485(Modbus) AC 220VAC 示例 : UVC-S0C10，表示光程 5mm 传感器，量程 0~500mg/L，
1 单通道
2 RS 232(Modbus) DC 24VDC 电缆长度 10 米。
3 Profibus DP
附件 ( 另外订购）

示例 : FA0000 浸没式安装支架，不锈钢材质
UVC10AC，表示单通道在线有机物分析仪变送器，输出 4~20mA， FA0800 仪表防护箱，不锈钢材质
220V 交流供电。 FA0810 仪表防护箱，不锈钢材质，带加热装置

26
