产品技术参数
型号 FCU0500Y（Z）36.1 FCU0700Y（Z）45.1 FCU0900Y（Z）60.1 FCU1200Y（Z）80.1
电源 单相220V/50Hz
变风量(m³/h) 0~500 0~700 0~900 0~1200
额定供冷量(W) 3600 4500 6000 8000
额定供热量(W) 5400 6750 9300 12300
输入功率(W) 27 49 49 64
噪音(低/中/高)(dB(A)) 22/28/34 26/37/40 30/37/42 30/37/43
机外静压(Pa) 12
冷凝水盘形式 EPS泡沫内附吸塑水盘，出水管径DN20
水流量(m³/h) 0.62 0.77 1.06 1.39
水阻(Kpa) 25 21 37 38
进出水管径(inch) Rc3/4’’内丝
风机形式 前弯多翼ABS塑料离心式双吸叶轮
风机数量（台） 2 2 3 4
电机形式 直流无刷电机

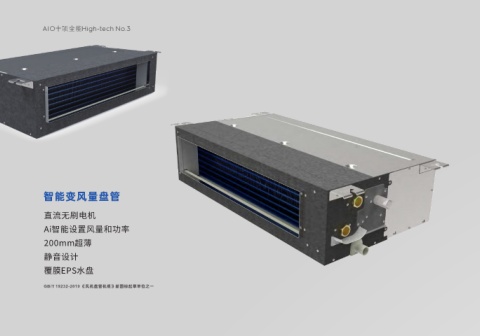

智能变风量盘管 电机数量（台） 1 1 1 2
冷凝水提升泵 内置，扬程700mm，出水管径φ25mm
直流⽆刷电机
机组尺寸（长x宽x高mm) 800x450x200 1000x450x200 1200x450x200 1450x450x200
Ai智能设置⻛量和功率
200mm超薄 机组接管示意详图 机组接管尺寸 放气阀 出水口Rc3/4 冷凝水排水口∅25mm 放气阀 出水口Rc3/4 冷凝水排水口∅25mm
15 434 15 434
静⾳设计 内径25不锈钢卡箍
覆膜EPS⽔盘 冷凝水管 128 控制接线区 200 128 控制接线区 170 200 空气
回水管
GB/T 19232-2019 《风机盘管机组》新国标起草单位之一 PE-Xa五层阻氧管 170
进水口Rc3/4 排污管∅26mm 进水口Rc3/4 排污管∅26mm
保暖材料 供水管 空气
Rc3/4"-G3/4"风盘外丝 D20管接头 PE-Xa五层阻氧管 下回风型（下进风） 后回风型（后进风）
