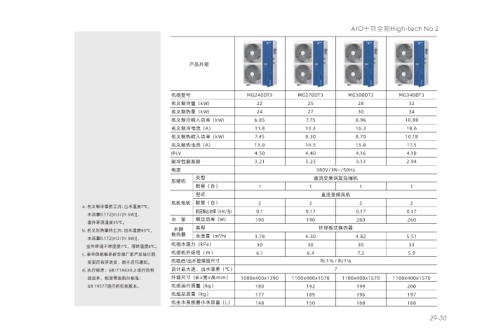

Page 31 - AIO系统方案书

AIO十项全能High-tech No.2 AIO十项全能High-tech No.2

产品外观 产品外观

机组型号 MG100DT2 MG120DT2 MG145DT2 MG175DT2 MG200DT2 机组型号 MG240DT3 MG270DT3 MG300DT3 MG340DT3
名义制冷量（ｋＷ） 9 11 13.5 16 18 名义制冷量（ｋＷ） 22 25 28 32
名义制热量（ｋＷ） 10 12 14.5 17.5 20 名义制热量（ｋＷ） 24 27 30 34
名义制冷输入功率（ｋＷ） 2.66 3.49 4.72 5.07 6.08 名义制冷输入功率（ｋＷ） 6.85 7.75 8.96 10.88
名义制冷电流（Ａ） 12.2 15.4 21.3 22.8 26.7 名义制冷电流（Ａ） 11.8 13.3 16.3 18.6
名义制热输入功率（ｋＷ） 2.86 3.67 4.36 5.36 6.54 名义制热输入功率（ｋＷ） 7.45 8.30 8.70 10.18
名义制热电流（Ａ） 13 16.2 19.9 24.0 29.2 名义制热电流（Ａ） 13.0 14.5 15.8 17.5
IPLV 4.70 4.58 4.30 4.72 4.65 IPLV 4.50 4.40 4.16 4.10
制冷性能系数 3.38 3.15 2.86 3.16 2.96 制冷性能系数 3.21 3.23 3.13 2.94
电源 220V~/50Hz 电源 380V/3N~/50Hz
类型 直流变频转子压缩机 类型 直流变频涡旋压缩机
压缩机 压缩机
数量（台） １ 1 １ １ 1 数量（台） 1 1 1 1
型式 直流变频风机 型式 直流变频风机
风机电机 数量（台） １ 1 １ ２ 2 a. 名义制冷量的工况: 出水温度7℃， a. 名义制冷量的工况: 出水温度7℃， 风机电机 数量（台） 2 2 2 2
额定输出功率（ｋＷ／台） 0.1 0.1 0.17 0.1 0.1 水流量0.172[m3/(h·kW)]， 水流量0.172[m3/(h·kW)]， 额定输出功率（ｋＷ／台） 0.1 0.17 0.17 0.17
水 泵 额定功率（Ｗ） 85 85 160 170 190 室外环境温度35℃。 水 泵 额定功率（Ｗ） 190 190 260 260
室外环境温度35℃。
水侧 类型 钎焊板式换热器 b. 名义制热量的工况: 出水温度45℃， b. 名义制热量的工况: 出水温度45℃， 水侧 类型 钎焊板式换热器
换热器 水流量（m³/h） 1.55 1.89 2.32 2.75 3.10 水流量0.172[m3/(h·kW)]， 换热器 水流量（m³/h）
水流量0.172[m3/(h·kW)]， 3.78 4.30 4.82 5.51
机组水阻力（kPa） 17 19 22 24 27 室外环境干球温度7℃，湿球温度6℃。 室外环境干球温度7℃，湿球温度6℃。 机组水阻力（kPa） 30 30 30 33
机组机外扬程（ｍ） 6.5 5.6 8.1 7.9 7.5 c. 表中的规格参数会随厂家产品设计的 c. 表中的规格参数会随厂家产品设计的 机组机外扬程（ｍ） 6.1 6.4 7.2 5.9
机组进/出水管接管尺寸 Rc1/ Rc1 变更而有所改变，恕不另行通知。 变更而有所改变，恕不另行通知。 机组进/出水管接管尺寸 Rc1¼ / Rc1¼
设计最大进、出水温差（℃） ７ d. 执行标准：GB/T18430.2 现行的有 d. 执行标准：GB/T18430.2 现行的有 设计最大进、出水温差（℃） ７
外观尺寸（长ｘ宽ｘ高ｍｍ） 1000ｘ400ｘ1025 1000ｘ400ｘ1025 1000ｘ400ｘ1025 1000ｘ400ｘ1390 1000ｘ400ｘ1390 效版本，能效等级执行标准： 效版本，能效等级执行标准： 外观尺寸（长ｘ宽ｘ高ｍｍ） 1000x400x1390 1100x400x1570 1100x400x1570 1100x400x1570
机组运行质量（kg） 119 119 125 148 148 GB 19577现行的有效版本。 GB 19577现行的有效版本。 机组运行质量（kg） 180 192 199 200
机组总质量（kg） 117 117 123 146 146 机组总质量（kg） 177 189 196 197
机主水系统最小水容量（L） 55 55 96 98 98 机主水系统最小水容量（L） 148 150 168 168

29-30
