Page 32 - AIO系统方案书

AIO十项全能High-tech No.2 AIO十项全能High-tech No.2

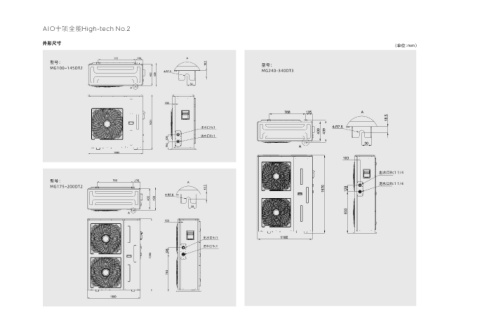

外形尺寸 （单位：mm） （单位：mm） 机组安装

型号： 型号： 低温制冷挡风板安装 单机安装 300
MG100~145DT2
MG240-340DT3 环境温度<5℃时，运行制冷模式， ≥ 600
机组进风侧须加装挡风板，挡风 ≥ 600 机组可单独安装在某一地方，
板距机组两侧及上部距离≥600mm， ≥ 600 也可多台机组安装在一个较
安装示意图如下： 大的场地内。如果多台机组 H
安装在一个地方，应注意它
们的排列方式。

600
出水口Rc1 300
≥300
进水口Rc1 ≥ 600
单机安装 1600
≥ 600
600

出水口Rc1 1/4 ≥ 600
型号： 进水口Rc1 1/4 成组安装
MG175~200DT2

300

≥300 H
500
成组安装
出水口Rc1 600
进水口Rc1 500
注意
设备安装位置应确保排水系统畅通。
排水系统不合理将可能引起排水不畅，而使设备装置受潮。 1600
机组禁止安装在恶劣环境中。 500 600
机组禁止安装在厕所排气口、医院手术室排气口、下水道处理设备附近等，脏物多、
油污、含盐量大、及有大量硫化气体，会导致机组部件腐蚀的地方。
禁止机组安装在可能泄漏可燃气体的地方。 图2
如果可燃气体泄漏并积聚在机组四周，可能会发生爆炸、火灾等事故。 600 1600

31-32
