LVYUANTONG

 绿源通  常州绿源通玻璃钢压力容器有限公司
 绿源通




 8 英寸膜壳端部组装图及文字说明

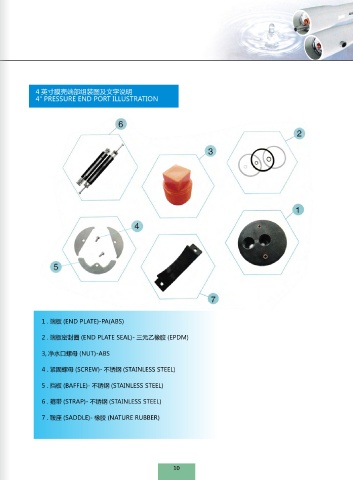

 8″ PRESSURE END PORT ILLUSTRATION  4 英寸膜壳端部组装图及文字说明
             4″ PRESSURE END PORT ILLUSTRATION













































                1 . 端板 (END PLATE)-PA(ABS)
 1. 固定螺栓 (SECURING SCREW )
                2 . 端板密封圈 (END PLATE SEAL)- 三元乙橡胶 (EPDM)
 2. 挡块 (SECURING BLOCK)

 3. 紧固螺母 (PORT NUT )   3, 净水口螺母 (NUT)-ABS
 4. 承压板 (BEARING PLATE)   4 . 紧固螺母 (SCREW)- 不锈钢 (STAINLESS STEEL)

 5. 紧固螺母 (PORT NUT ) 密封板 (SEALING PLATE)
                5 . 挡板 (BAFFLE)- 不锈钢 (STAINLESS STEEL)
 6. 端板密封圈 (HEAD SEALING RING)
 7. 适配器 (ADAPTER)   6 . 箍带 (STRAP)- 不锈钢 (STAINLESS STEEL)

 8. 适配器密封圈 (ADAPTER SEAING RING)   7 . 鞍座 (SADDLE)- 橡胶 (NATURE RUBBER)
 9. 推力环 (THRUST CONE)
