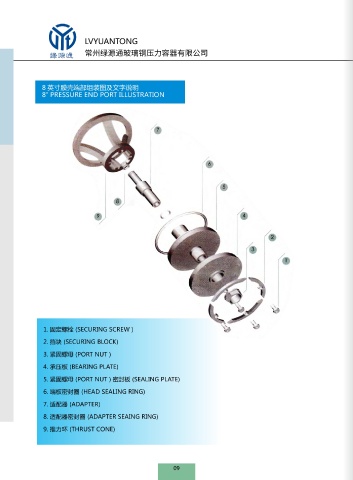

8 英寸膜壳端部组装图及文字说明
8″ PRESSURE END PORT ILLUSTRATION 4 英寸膜壳端部组装图及文字说明
4″ PRESSURE END PORT ILLUSTRATION

1 . 端板 (END PLATE)-PA(ABS)
1. 固定螺栓 (SECURING SCREW )
2 . 端板密封圈 (END PLATE SEAL)- 三元乙橡胶 (EPDM)
2. 挡块 (SECURING BLOCK)

3. 紧固螺母 (PORT NUT ) 3, 净水口螺母 (NUT)-ABS
4. 承压板 (BEARING PLATE) 4 . 紧固螺母 (SCREW)- 不锈钢 (STAINLESS STEEL)

5. 紧固螺母 (PORT NUT ) 密封板 (SEALING PLATE)
5 . 挡板 (BAFFLE)- 不锈钢 (STAINLESS STEEL)
6. 端板密封圈 (HEAD SEALING RING)
7. 适配器 (ADAPTER) 6 . 箍带 (STRAP)- 不锈钢 (STAINLESS STEEL)

8. 适配器密封圈 (ADAPTER SEAING RING) 7 . 鞍座 (SADDLE)- 橡胶 (NATURE RUBBER)
9. 推力环 (THRUST CONE)
