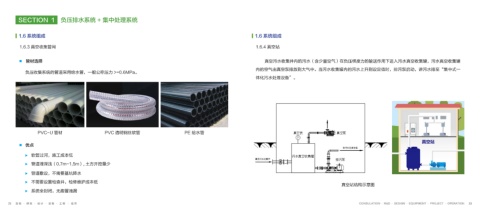

SECTION 1 负压排水系统 + 集中处理系统

1.6 系统组成 1.6 系统组成

1.6.3 真空收集管网 1.6.4 真空站

管材选择 真空污水收集井内的污水（含少量空气）在负压梯度力的输送作用下进入污水真空收集罐，污水真空收集罐
内的空气由真空泵排放到大气中。当污水收集罐内的污水上升到设定值时，排污泵启动，讲污水排至“集中式一
负压收集系统的管道采用给水管，一般公称压力 >=0.6MPa。
体化污水处理设备”。

PVC-U 管材 PVC 透明钢丝软管 PE 给水管

优点

软管过河，施工成本低

管道埋深浅（0.7m~1.5m）, 土方开挖量少

管道敷设，不需要基坑降水
不需要设置检查井，检修维护成本低
真空站结构示意图
系统全封闭，无跑冒滴漏
