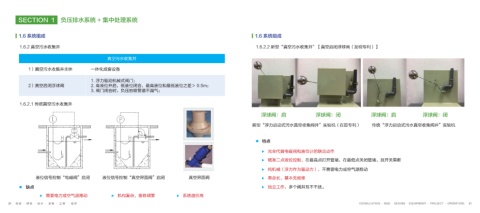

Page 12 - 上海在田环境科技有限公司----产品样册2

SECTION 1 负压排水系统 + 集中处理系统

1.6 系统组成 1.6 系统组成

1.6.2 真空污水收集井 1.6.2.2 新型“真空污水收集井”【真空启闭浮球阀（发明专利）】

真空污水收集井

1）真空污水收集井主体 一体化成套设备

1. 浮力驱动机械式阀门；
2）真空启闭浮球阀 2. 高液位开启，低液位闭合，最高液位和最低液位之差＞ 0.5m；
3. 阀门闭合时，负压抽吸管道不漏气；

1.6.2.1 传统真空污水收集井

浮球阀：启 浮球阀：闭 浮球阀：启 浮球阀：闭

新型“浮力启动式污水真空收集阀井”实验机（在田专利） 传统“浮力启动式污水真空收集阀井”实验机

特点

完全代替电磁阀和液位计的联合动作

精准二点液位控制，在最高点打开管堵，在最低点关闭管堵，且开关果断
纯机械（浮力作为驱动力），不需要电力或空气源推动

液位信号控制“电磁阀”启闭 液位信号控制“真空界面阀”启闭 真空界面阀 寿命长，基本无维修

缺点 独立工作，多个阀井互不干扰。
需要电力或空气源推动 机构复杂，维修频繁 系统造价高
