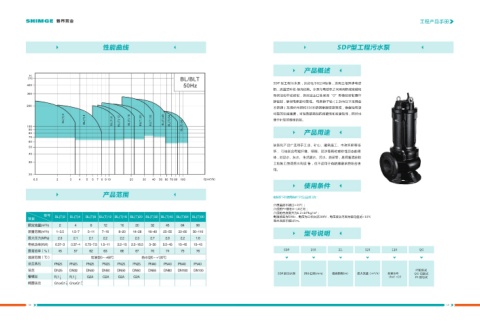

工程产品手册
性能曲线 SDP型工程污水泵
产品概述
SDP 型工程污水泵，执行Q/SG134标准，选用三相异步电动
机，流道式叶轮-蜗壳结构。水泵与电动机之间采用机械密封和
骨架油封作动密封，各固定止口处采用“O”形橡胶密封圈作
静密封，确保电泵的可靠性。 电泵转子轴（2.2kW以下采用全
不锈钢）采用45号钢和316不锈钢摩擦焊接而成，确保轴有更
可靠的机械强度，可有效提高轴的耐磨性和耐腐蚀性，同时也
便于叶轮的维修拆卸。
产品用途
该系列产品广泛用于工业、矿山、建筑施工、市政环保等场
所， 可抽送含有短纤维、纸屑、泥沙等颗粒或软性固态的液
体，如泥水、灰水、 生活废水、污水、粪尿等，是河塘清淤和
工地施工的理想水利设 备，但不适用于有防爆要求的场合使
用。
Q(m³/h)
使用条件
产品范围
电泵在下列使用条件下可以正常工作：
介质温度不超过+40℃；
介质的PH值在4~10之间；
介质的密度最大为1.2×10³kg/m³；
-
电源频率为50Hz，电压为三相交流380V，电压波动范围为额定值的+10%
潜水深度不超过5m。
型号说明
SDP 150. 22. 320 110 QG
叶轮形式
SDP:轻污水泵 排水口径(mm) 最高扬程(m) 最大流量（m³/h） 配套功率 QG-切割式
（kw）x10 JY-搅匀式
