工程产品手册

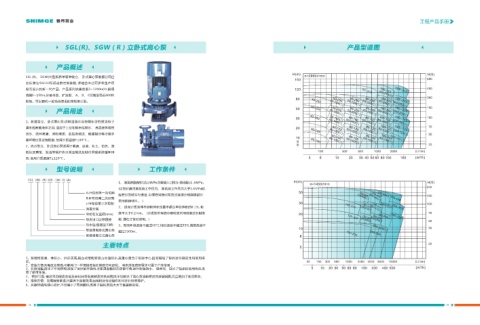

SGL(R)、SGW（R）立卧式离心泵 产品型谱图

产品概述

SGL(R)、 SGW(R)型新界单级单吸立、 卧式离心泵根据公司企
业标准Q/SG112所规定的性能参数, 并结合本公司多年生产经
3
验而设计的新一代产品。产品系列流量范围3~1200m/h,扬程 80-315
范围5~150m,分基本型、扩流型、 A、 B、 C切割型等近400种
规格。可以替代一般场合使用的常规离心泵。

产品用途

1、普通型立、卧式离心泵,供输送清水及物理化学性质类似于
清水的其他液体之用, 适用于工业和城市给排水、 高层建筑增压
送水、园林喷灌、消防增压、远距离输送、暖通制冷等冷暖水
循环增压及设备配套, 使用介质温度T≤80°C 。
2、热水型立、卧式离心泵适用于能源、冶金、化工、纺织、造
纸以及宾馆、饭店等锅炉热水增压输送及城市采暖系统循环用
泵, 使用介质温度T≤120°C 。

型号说明 工作条件

(I)
1、 泵系统最高压力为1 6MPa, 即泵吸入口压力+泵扬程≤1 .6MPa。
(订货时请注意系统工作压力、 泵系统工作压力大于1.6MPa时,
A:叶轮经第一次切割
应在订货时另行提出, 以便在制造时泵的过流部分和连接部分
B:叶轮经第二次切割
采用铸钢材料 。 )
c:叶轮经第三次切割
2、 适用介质固体不溶物体积含量不超过单位体积的0.1%, 粒
流量分类
叶轮名义直径(mm) 度不大于0.2mm。 (介质如带有细小颗粒须采用耐磨式机械密
泵进出口公称直径 封, 请在订货时说明。)
热水型(普通型不标) 3、周围环境温度不超过40°C,相对温度不超过95%,海拔高度不
单级单吸卧式离心泵 超过1000m。
单级单吸立式离心泵
主要特点

1、泵结构紧凑、体积小、外形美观,其立式结构安装占地面积小,其重心重合于泵脚中心,因而增强了泵的运行稳定性和使用寿
命。
2、安装方便,无需改变管路,可象阀门一样直接安装在管路任何部位。 电机外加防雨罩亦可置于户外使用 。
3、机泵同轴,简化了中间结构,增加了运行的平稳性,叶轮具有极好的动静平衡,运行时振动小、 噪音低、延长了轴承的使用寿命,改
善了使用环境。
4、 密封可靠, 轴封采用硬质合金及碳化硅等耐磨材质的机械密封,不仅解决了离心泵填料密封的渗漏问题,而且增加了使用寿命。
5、维修方便、勿需拆卸管道,只要拆下连接架,取出电机及传动组件即可进行检修维护。
6、其独特结构,精心设计,不仅缩小了泵房面积,改善了空间,而且大大节省基建投资。
