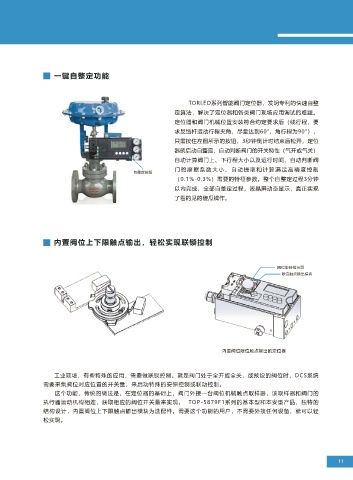

Page 13 - TORLEO 智能阀门定位器宣传手册 拓优

一键自整定功能

TORLEO系列智能阀门定位器，发明专利的快速自整
定算法，解决了定位器和各类阀门现场应用调试的难题。
定位器和阀门机械位置安装符合约定要求后（线行程，要
求反馈杆运动行程夹角，尽量达到60°，角行程为90°），
只需按住左图所示的按钮，3秒钟倒计时结束后松开，定位
器就启动自整定，自动判断阀门的开关特性（气开或气关）
自动计算阀门上、下行程大小以及运行时间、自动判断阀
门的摩擦系数大小、自动提取和计算满足高精度控制
自整定按钮
（0.1%-0.3%）需要的特征参数。整个自整定过程3分钟
以内完成，全部自整定过程，液晶屏动态显示，真正实现
了看的见的傻瓜操作。

内置阀位上下限触点输出，轻松实现联锁控制

阀位旋转指示器
限位触点输出模块

阀位上下限触点输出模块 内置阀位限位触点输出的定位器

工业现场，有些特殊的应用，需要做联锁控制。就是阀门处于全开或全关，或预设的阀位时，DCS系统
需要采集阀位对应位置的开关量，来启动特殊的安保控制或联动控制。
这个功能，传统的做法是，在定位器的基础上，阀门外接一台阀位机械触点取样器，该取样器和阀门的
执行器运动机构相连，获取相应的阀位开关量来实现。 TOP-5879F1系列的基本型和本安型产品，独特的
结构设计，内置阀位上下限触点输出模块为选配件。需要这个功能的用户，不需要外接任何设备，就可以轻
松实现。

11
