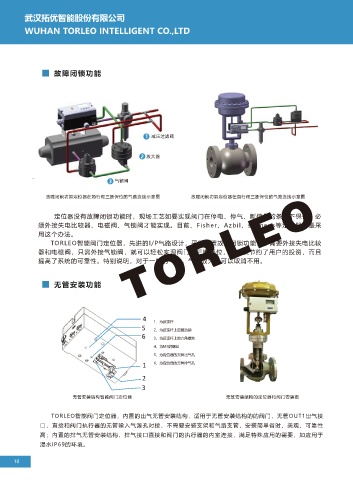

武汉拓优智能股份有限公司
WUHAN TORLEO INTELLIGENT CO.,LTD
故障闭锁功能
1 减压过滤阀
2 放大器
3 气锁阀
TORLEO
故障闭锁功能定位器在角行程三断保位的气路连接示意图 故障闭锁功能定位器在直行程三断保位的气路连接示意图
定位器没有故障闭锁功能时，现场工艺如要实现阀门在停电、停气、断信号的条件下保位，必
须外接失电比较器、电磁阀、气锁阀才能实现。目前、Fisher、Azbil、siemens等定位器都是采
用这个办法。
TORLEO智能阀门定位器，先进的I/P气路设计，采用内置故障闭锁功能，不需要外接失电比较
器和电磁阀，只需外接气锁阀，就可以轻松实现阀门的三断保位，这不仅节约了用户的投资，而且
提高了系统的可靠性。特别说明，对于一般的气缸，气动放大器可以取消不用。
无管安装功能
4 1、为反馈杆
5 2、为反馈杆上的随动销
6 3、为反馈杆上的六角螺丝
4、为M8的螺丝
5、为定位器的无管出气孔
1 6、为定位器的无管排气孔
2
3
无管安装结构智能阀门定位器 无管安装结构的定位器和阀门安装图
TORLEO智能阀门定位器，内置的出气无管安装结构，适用于无管安装结构的的阀门，无管OUT1出气接
口，直接和阀门执行器的无管输入气源孔对接，不需要安装支架和气路支管，安装简单省时、美观、可靠性
高；内置的排气无管安装结构，排气接口直接和阀门的执行器的内室连接，满足特殊应用的需要，如应用于
浸水IP69的环境。
