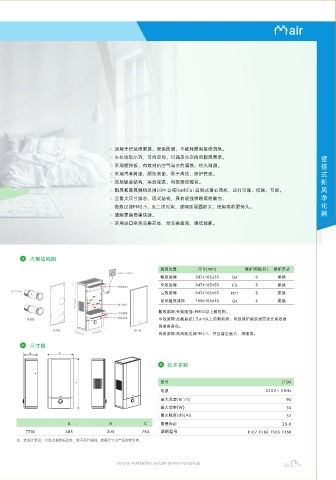

IT90壁挂式新风净化器

新 风 净 化 器 > 适用于已装修家庭，安装简便，不破坏原有装修风格。

> 主机体型小巧，节约空间，可满足小空间的新风需求。 壁
全 热 回 收 • 通 风 机 > 采用镀锌板，有效对抗空气与水的腐蚀，经久耐用。 挂
> 采用汽车烤漆，颜色亮丽，易于清洁，防护性强。 式
> 双层钣金结构，夹层保温，有效降低噪音。 新
> 新风和回风侧均采用EBM 公司RadiCal 后倾式离心风机，运行可靠、低噪、节能。 风
> 三重大尺寸滤芯，塔式结构，具有超强物理吸附能力， 净
高效过滤PM2.5，无二次污染，滤网延展面积大，使用寿命更持久。 化
> 滤网更换简单快捷。 器
> 采用进口全热交换芯体，焓交换率高，降低能耗。

滤网/风机
内部结构图
滤网位置 尺寸(mm) 维护周期(月） 维护方式
进口热交换 材料 220V〜 50Hz
高效 节能 粗效滤网 347x165x35 G4 6 更换
采用 RadiCal 叶片比普通叶片提高10%d的效率 中效滤网 347x165x50 F9 6 更换
高效滤网
The efficiency of using radical blades is nearly 10% higher
than that of ordinary blades. 高效滤网 347x165x55 H11 6 更换
室内新风 室内侧 新⻛ 15 5 排⻛ 回风粗效滤网 180x165x16 G4 6 更换
回⻛
20
室外排风
0 进⻛ 室外侧 热交换芯
750mm
粗效滤网:有效阻挡>PM10以上颗粒物。
中效滤网
粗效滤网 中效滤网:拦截直径2.5um以上的颗粒物，有效保护高效滤芯延长高效滤
穿墙管
室外 室内
网使用寿命。
安装板 前门板
385mm 高效滤网:能高效过滤PM2.5，并且容尘量大，风阻低。
205mm
室外进风 尺寸图
室内回风
B A
技术参数
C 型号 IT90
德国通快 钣金技术 四档风量任意可调
高标准 高效率 电源 220V～ 50Hz
3
最大风量(m /h) 90
三重物理吸附 最大功率(W) 30
PM2.5除霾滤网
最大噪音(dB(A)) 37
A B C 重量(kg) 29.8
IT90 385 205 750 滤网型号 F167 F166 F165 F168
注：若设计更改，引起上表数据改变，恕不另行通知，准确尺寸以产品实物为准。
30m³/h 50m³/h 70m³/h、 90m³/h
