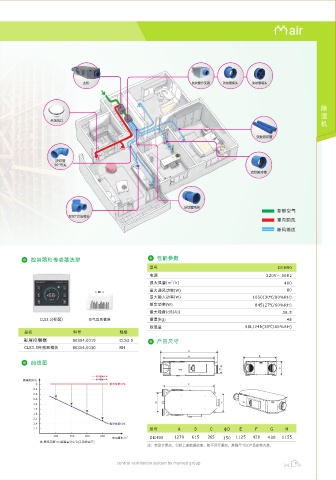

Page 35 - 新风净化系统综合版

除湿机

主机 波纹管分支器 波纹管接头 波纹管堵头

超大除湿量 5 8 kg

一机搞定各种潮湿环境 除
吊顶风口 机
湿
双壁波纹管
地下室除湿 别墅除湿 地下车库 图书馆 地下酒窖
2
> 采用不锈钢板，具有良好的耐腐蚀性，可以有效对抗周围环境的 > 采用多重滤网(纱网+高效滤网(3.5M )+活性炭滤网)，
波纹管
腐蚀，经久耐用，延长产品使用寿命。 在除湿的同时，高效过滤PM2.5，大大增加了产品的容尘量， 90°弯头
> 采用德国EBM直流后倾式离心风机，能耗低，并且具备噪音低、
使得滤网的寿命大幅度提升，确保为用户提供洁净的新空气。 波纹管对接
震动小、寿命长、风量大等优点。
> 全新排水系统，内设提水泵，提水泵扬程为70cm。如用户
> 冷凝器光膜具有良好的导热性能，质地轻薄，热交换能力卓越。
由于安装空间受限而不便安装U型弯，依旧可以正常排水。
蒸发器：蒸发器采用镀钛金膜，蒸发温度传导快、冷却速度快，
钛金膜表面光滑，具有很好的导水效果。 > 采用卧式转子压缩机，与普通压缩机相比，占用面积较小，
噪音低，能效高，震动小。 波纹管风阀
新鲜空气
> 专利风口设计，可90度调整风口风向。 双90°合流弯头
室内回风
> 内置消音棉、压缩机与EBM风机，有效降低设备运转时的噪
不锈钢材质 德国风机 两器 提水泵 压缩机 新风输送
音，为客户营造安静、舒适的生活环境。

滤网 内部结构图 控制器和传感器选型 性能参数
纱网 活性炭 提水泵 压缩机 型号 DEH90
电源 220V～ 50Hz
内循环风口 安装支架 最大风量(m /h) 400
3
风阀
直流风机 最大通风功率(W) 80
室内新风口 最大输入功率(W) 1050(30℃/80%RH)
额定功率(W) 845(27℃/60%RH)
风阀
浮子阀
室外进风口 最大噪音(dB(A)) 38.5
CLS3.5(标配) 空气品质模块 重量(kg) 48
除湿量 58L/24h(30℃/80%RH)
高效滤芯 蒸发器和冷凝器 接线盒
品名 料号 规格
滤网更换 彩屏控制器 80304.0019 CLS3.5 产品尺寸
纱网 高效 活性炭 CLS3.5传感器模块 80304.0030 RH
A
H B
曲线图
C
D
纱网 活性炭
相对湿度80%
能有效阻挡蚊虫、 能高效过滤PM2.5, 能吸附异味、苯、 除湿用时/h 相对湿度60%
柳絮、树叶等大 并且容尘量大， 甲醛等有害气体。 0 相对湿度80% E
0.3
颗粒物； 风阻低。
0.6
0.9
G F
1.2
1.5
滤网 名称(等级) 数量 维护方式 维护周期 1.8
2.1
纱网滤网 / 1 水洗 1个月 1、按如图1操作将门板打开。 2.4 相对湿度60%
2.7 型号 A B C φD E F G H
高效滤网 H13 1 更换 6个月 2、将滤网如图2方向拿出。
3、将更换后的滤网如图3放入对应槽中，关闭门板即可。 100 150 200 250 房间面积/m 2 DEH90 1270 615 265 150 1125 420 430 1155
活性炭滤网 / 1 更换 6个月 注:房间高度3m,除湿量58L/D(工况状态下)
4、打开控制器上设置页面，长按滤网进度条5秒进行复位。 注：若设计更改，引起上表数据改变，恕不另行通知，准确尺寸以产品实物为准。
