设计 | “绿点”理想环境 设计 | 结露与发霉成因

①四线坐标：

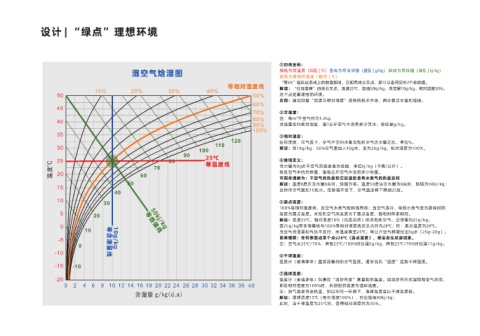

湿空气焓湿图 横线为等温度（红色∣℃） 竖线为等含湿量（蓝色∣g/kg） 斜线为等焓值（绿色∣kj/kg） 室内结露：
弧线为等相对湿度（橙色∣%）
暖湿气流遇到冷壁面，凝结成露珠。
“等XX”指在这条线上的数值相同，已知两线交叉点，就可以查得另外2个参数值。
等相对湿度线 解读：“红绿蓝黄”四线交叉点，温度25℃、焓值50kj/kg、含湿量10g/kg、相对湿度50%。
10% 20% 30% 40%
50 50% 这个点是最理想的环境。 室内发霉：
应用：通过测量“温度与相对湿度”成熟的技术手段，再计算含水量和焓值。
60%
45 100%rh:Condensate 结露在皮层或夹层，引起发霉。
70% ②含湿量： 相对湿度100%：易结露
80% 注：每m³干空气约为1.2kg
40
90% 含湿量也叫绝对湿度，指1公斤空气中含有多少克水；单位是g/kg。 80%rh:Mould
100%
35 ③相对湿度： 相对湿度80%：易发霉
120 在同温度、同气压下，空气中含的水量与饱和空气含水量之比，单位%。
110
30 解读：在10g/kg、50%空气里加入10g水，变为20g/kg，相对湿度为100%。
100
90 25℃ ④焓值定义：
25
80
温度℃ 20 60 70 等温度线 含水量为0g时干空气的温度值为焓值，单位kj/kg（千焦/公斤）。
焓是空气中的总热量，指每公斤空气中含有多少热量。
50 可简单理解为：干空气的热量和它加湿后含有水蒸气的热量总和
解读：温度0度且含水量0克时，焓值为零。温度50度当含水量为0克时，焓值为50kj/kg；
15 此时往空气里加10克水。在焓值不变下，空气温度将下降到25度。
40
10 ⑤露点温度：
30
100%等相对湿度线，是空气水蒸气饱和临界线；当空气遇冷，导致水蒸气变为露珠时的
5 20 温度为露点温度。未饱和空气的温度高于露点温度，饱和时两者相同。
解读：温度35℃，相对湿度70%（高温高湿）的未饱和空气，含湿量约25g/kg。
0 查25g/kg等含湿量线与100%等相对湿度线交叉点约为28℃；即：露点温度为28℃。
50kj/kg
10 当空气含湿量和气压不变时，而温度降至25℃，每公斤空气将凝结出5g水（25g-20g）。
等焓值线
-5 等含湿量线 10g/kg 简单理解：任何表面或某个点≤28℃（露点温度），都会发生结露现象。
0 注：空气从35℃/70%，降到25℃/100%时结露5g/kg，降到25℃/70%时结露11g/kg。
-10
⑥干球温度：
温度计（玻璃球体）直接测量到的空气温度。通常说的“温度”是指干球温度。
-15 -10
⑦湿球温度：
-20 温度计（玻璃球体）包裹在“湿纱布里”测量到的温度。用湿纱布形式湿饱和空气状态，
0 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 即是相对湿度为100%时，所测到的温度为湿球温度。
注：湿气蒸发带走热量，所以在同一环境下，湿球温度会比干球温度低。
含湿量 g/㎏(d.a)
解读：湿球温度15℃（相对湿度100%），对应焓值40kj/kg； 本图片来自 德国被动房研究所
此时，当干球温度为25℃时，查得相对湿度约为30%。
