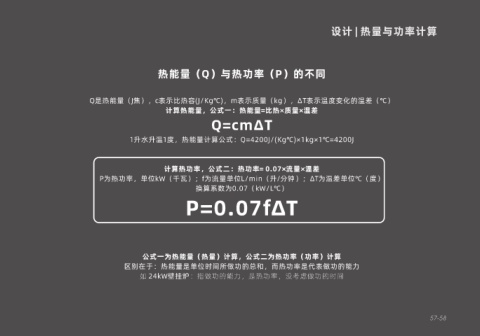

设计 | 热辐射空调能力计算 设计 | 热量与功率计算
热辐射能力与换热温差的关系
热辐射能力与表面热流密度相关（换热系数w/m²·℃），换热温差指空气温度 热能量（Q）与热功率（P）的不同
与辐射面之间的温差（℃）。
图示：1平米辐射面与空气温差1℃时，辐射面位置不同所对应的换热系数。
地面供暖和顶棚供冷的基本特性曲线
地暖房间的换热温差为5℃，即热辐射能力为11w/m²·℃×5℃=55w/m² Q是热能量（J焦），c表示比热容(J/Kg℃)，m表示质量（kg），∆T表示温度变化的温差（℃）
对于地面供冷，有太阳直射到的地面，
地面供冷能力将会超过100w/m 计算热能量，公式一：热能量=比热×质量×温差
供冷1平方米 供暖1平方米
300 Q=cm∆T
顶冷11W 顶暖6W
200
1升水升温1度，热能量计算公式：Q=4200J/(Kg℃)×1kg×1℃=4200J
墙冷 墙暖
当辐射面与空气 100
8W 8W
温差1℃时 热流密度 W/m²
计算热功率，公式二：热功率= 0.07×流量×温差
地冷7W 地暖11W 50 P为热功率，单位kW（千瓦）；f为流量单位L/min（升/分钟）；ΔT为温差单位℃（度）
40
30
换热温差1℃ 换热温差1℃ 换算系数为0.07（kW/L℃）
20
P=0.07fΔT
10
1 2 3 4 5 10 20 30
换热温差℃
供暖室温20℃，供冷室温26℃时,考虑到室内舒适性和结露的风险
下表给出了适宜的表面温度（EN15377-1）
总换热系数(w/m²·℃) 适宜的表面温度（℃） 最大热辐射能力（w/m²） 适宜的换热温差（℃）
公式一为热能量（热量）计算，公式二为热功率（功率）计算
供暖 供冷 供暖最高值 供冷最低值 供暖 供冷 供暖 供冷
区别在于：热能量是单位时间所做功的总和，而热功率是代表做功的能力
地面中心区域 11 7 29 19 99 42 9 6
如 24kW壁挂炉：指做功的能力，是热功率，没考虑做功的时间
地面周边区域 11 7 35 19 165 42 15 6
墙面 8 8 40 17 160 72 20 9
顶棚 6 11 27 17 42 99 7 9
