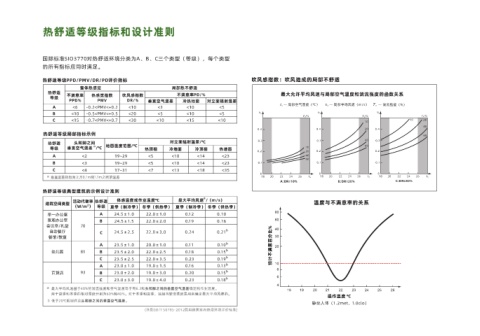

热舒适等级指标和设计准则

国际标准SIO3770对热舒适环境分类为A、B、C三个类型（等级），每个类型
的所有指标应同时满足。
热舒适等级PPD/PMV/DR/PD评价指标 吹风感指数：吹风造成的局部不舒适
整体热感觉 局部热不舒适
热舒适 不满意率 热感觉指数 吹风感指数 不满意率PD/% 最大允许平均风速与局部空气温度和湍流强度的函数关系
等级
PPD% PMV DR/% 垂直空气温差 冷热地面 对立面辐射温差 两联供Plus · 全联供系统·家用中央空调
tₐ — 局部空气温度（℃） ʋₐ — 局部平均风速（m/s） Tᵤ — 湍流强度（%）
A <6 -0.2<PMV<+0.2 <10 <3 <10 <5
B <10 -0.5<PMV<+0.5 <20 <5 <10 <5 ʋₐ ʋₐ ʋₐ
Tᵤ/% Tᵤ/% Tᵤ/%
C <15 -0.7<PMV<+0.7 <30 <10 <15 <10 10 10 20
40
0.4 0.4 20 0.4 搭载同一个
热舒适等级局部指标示例 60
热舒适 头和脚之间 地面温度范围/℃ 对立面辐射温差/℃ 0.3 0.3 40 0.3
a
等级 垂直空气温差 /℃ 热顶棚 冷墙面 冷顶棚 热墙面 10 60 AIO 智家系统和技术开放平台
0.2 20 0.2 0.2
A <2 19~29 <5 <10 <14 <23 40
60
B <3 19~29 <5 <10 <14 <23 0.1 0.1 0.1
C <4 17~31 <7 <13 <18 <35
0 0 0
a 垂直温差指地面上方0.1m和1.1m之间的温差 18 20 22 24 26 tₐ 18 20 22 24 26 tₐ 18 20 22 24 26 tₐ
A:DR=10% B:DR=20% C:DR=30%
热舒适等级典型建筑的示例设计准则
a
活动代谢率 热舒适 体感温度或作业温度℃ 最大平均风速 /（m/s）
建筑空间类型 温度与不满意率的关系
（W/m²） 等级 夏季（制冷季） 冬季（供热季） 夏季（制冷季） 冬季（供热季）
单一办公室 A 24.5 ± 1.0 22.0 ± 1.0 0.12 0.10 80
景观办公室 B 24.5 ± 1.5 22.0 ± 2.0 0.19 0.16 60
会议室/礼堂 70
自助餐厅 C 24.5 ± 2.5 22.0 ± 3.0 0.24 0.21 b 40
餐馆/教室 30
A 23.5 ± 1.0 20.0 ± 1.0 0.11 0.10 b 预计不满意百分比% 20
幼儿园 81 B 23.5 ± 2.0 22.0 ± 2.5 0.18 0.15 b
C 23.5 ± 2.5 22.0 ± 3.5 0.23 0.19 b
A 23.0 ± 1.0 19.0 ± 1.5 0.16 0.13 b 10
8
百货店 93 B 23.0 ± 2.0 19.0 ± 3.0 0.20 0.15 b
6
C 23.0 ± 3.0 19.0 ± 4.0 0.23 0.18 b
4
a 最大平均风速基于40%的湍流强度和空气温度等于有6.2和头和脚之间的垂直空气温差确定的作业温度。
18 19 20 21 22 23 24 25 26
用于夏季和冬季的相对湿度分别为60%和40%。对于冬季和夏季，区间内较低温度是用来确定最大平均风速的。
操作温度 ℃
b 低于20℃限制详见头和脚之间的垂直空气温差。
静坐人体（1.2met，1.0clo）
(详见GB/T 50785-2012民用建筑室内热湿环境评价标准)
